Place of Origin:
China (Mainland)
Hàng hiệu:
Kacise
Chứng nhận:
certificate of explosion-proof, CE
Model Number:
KEF-J1

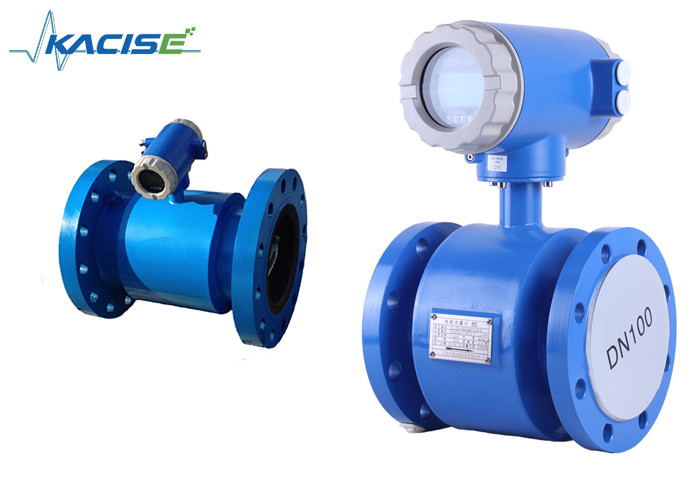

Máy đo lưu lượng điện từ là một loại dụng cụ cảm ứng được thiết kế theo định luật cảm ứng điện từ của Faraday để đo lưu lượng môi trường dẫn trong ống.Nó áp dụng công nghệ chèn chip duy nhất để nhận ra kích thích kỹ thuật số và sử dụng CAN fieldbus địa phương.
Máy đo lưu lượng điện từ có thể nhận ra tín hiệu địa phương và tín hiệu điện dòng sản xuất 4-20mA có thể được sử dụng để ghi lại, điều chỉnh và điều khiển.Máy đo lưu lượng điện từ được sử dụng rộng rãi trong các lĩnh vực công nghiệp như ngành công nghiệp hóa học, bảo vệ môi trường, luyện kim, dược phẩm, sản xuất giấy, cung cấp nước và loại bỏ vv
Bên cạnh việc đo lưu lượng chất lỏng dẫn điện, máy đo lưu lượng điện từ có thể đo lưu lượng chất lỏng hỗn hợp chất lỏng, chất lỏng và muối độ nhớt cao, axit mạnh và kiềm mạnh.
| Nguyên tắc đo | Luật Faraday |
| Phạm vi ứng dụng | Các chất lỏng dẫn điện |
| Giá trị đo | |
| Giá trị đo ban đầu | Tốc độ dòng chảy |
| Giá trị đo thứ cấp | Dòng lượng |
| Đặc điểm | Bộ cảm biến không cần bảo trì được hàn hoàn toàn |
| Phiên bản flange với ống dòng chảy đầy đủ | |
| Tiêu chuẩn cũng như các chỉ số áp suất cao hơn | |
| Phạm vi đường kính lớn từ DN15 ~ 3000 với lớp lót cứng được phê duyệt cho nước uống | |
| Chiều dài chèn cụ thể trong ngành | |
| Xây dựng mô-đun | Hệ thống đo bao gồm một bộ cảm biến dòng chảy và một bộ chuyển đổi tín hiệu. |
| Phiên bản nhỏ gọn | Với bộ chuyển đổi 511B: 110 ~ 240Vac Power |
| Với bộ chuyển đổi 521B: 18 ~ 36V DC Power | |
| Với W800L/W800W: Điện pin | |
| Phiên bản từ xa |
Trong phiên bản gắn tường với bộ chuyển đổi 211B (110~240Vac hoặc 221B chuyển đổi 18~36V DC |
| Với bộ chuyển đổi W800F: Điện pin | |
| Phạm vi đo | -12...+12m/s /-40...+40ft/s |
| Điều kiện tham chiếu | Điều kiện dòng chảy tương tự như EN 29104 |
| Trung bình: nước | |
| Độ dẫn điện: ≥ 300μs/cm | |
| Nhiệt độ: +10~+30°C/+50~+80°F |
| Setion đầu vào: ≥5DN | |
| Áp suất hoạt động: 1Bar/14.5psig | |
| Độ chính xác của máy đo lưu lượng | Tiêu chuẩn: 0,5% tỷ lệ |
| Tùy chọn: 0,2% tỷ lệ |
| Nhiệt độ | |
| Nhiệt độ quá trình | Vỏ cao su cứng: -5 ~ + 60 °C |
| Lớp lót polypropylene: -5 ~ + 90 °C | |
| Lớp lót PTEF: -5~+120°C | |
| Nhiệt độ môi trường | Tiêu chuẩn (với vỏ chuyển đổi nhôm) |
|
-20 ~ + 60 °C (Bảo vệ các thiết bị điện chống tự sưởi ấm với nhiệt độ môi trường xung quanh trên 55°C |
|
| Nhiệt độ Stroage | -20~70°C |
| Áp lực | |
| EN 1092-1 | DN2200 ~ 3000: PN2.5 |
| DN1200~2000: PN6 | |
| DN200~1000: PN10 | |
| DN65 ~ 150: PN16 | |
| DN10~50: PN40 | |
| Áp lực khác theo yêu cầu | |
| Chiều dài chèn ISO | Tùy chọn cho DN15 ~ 600 |
| ASME B16.5 | 1~24 ′′: 150lb RF |
| Áp lực khác theo yêu cầu | |
| JIS | DN10~1000/ 2~40 ¢: 10K |
| Áp lực khác theo yêu cầu | |
| Giảm áp suất | Không đáng kể |
| Lỏng | |
| Tình trạng thể chất | Các chất lỏng dẫn |
| Khả năng dẫn điện | ≥ 5μs/cm |
| Hàm lượng khí được phép (tượng) | ≤ 5% |
| Hàm chất rắn cho phép | ≤ 70% |
| Cài đặt | Hãy cẩn thận rằng cảm biến dòng chảy luôn luôn được đầy đủ |
| Để biết chi tiết, xem chương Chú ý khi lắp đặt | |
| Hướng dòng chảy | Trước và sau |
| Mũi tên trên cảm biến dòng chảy cho thấy hướng dòng chảy tích cực | |
| Lưu lượng đầu vào | ≥ 5 DN |
| Đi ra ngoài | ≥ 2 DN |
| Phân | |
| EN1092-1 | DN25 ~ 3000 trong PN6 ~ 40 |
| ASME | 1 ~ 120 ′′ trong 150 lb RF |
| JIS | 25 ~ 1000 trong 10 ~ 20k |
| Thiết kế bề mặt vỏ | RF |
| Các kích thước hoặc áp suất khác theo yêu cầu | |
| Mã hậu tố mẫu | Mô tả | ||||||||||
| GXEFM3000 | -1200 | - Com | -4mA | - Trái tim. | - DC. | - Pt. | - Teflon1 | - GR | - D1400 | - Exd IIC T6 Gb | |
| Chiều kính | - XXXX | Bốn chữ số: ví dụ:0010: 10mm: 0015:15mm 0100: 100mm 1000: 1000mm | |||||||||
| Máy phát | - Com | Loại nhỏ gọn | |||||||||
| - Rem. | Loại từ xa | ||||||||||
| - Con dơi. | Loại nguồn cung cấp điện pin | ||||||||||
| -PRO | Loại điều khiển quy trình | ||||||||||
| Đi ra tín hiệu | - Này. | Không có đầu ra | |||||||||
| -4mA | 4-20mA | ||||||||||
| - Đưa ra. | Nhịp xung 1 ~ 5KHz | ||||||||||
| - 4Pul | 4 ~ 20mA / 1 ~ 5KHz | ||||||||||
| Truyền thông | - Này. | Không liên lạc. | |||||||||
| - Trái tim. | HART | ||||||||||
| - Bộ Quốc phòng. | MODBUS-RTU | ||||||||||
| -PRO | PROFIBUS | ||||||||||
| - GPRS. | GPRS net | ||||||||||
| - CDMA. | CDMA ròng | ||||||||||
| - WHRT | HART không dây | ||||||||||
| - Những thứ khác | lệnh đặc biệt | ||||||||||
| Cung cấp điện | - AC | 85V 250Vac @ 46 63Hz Định giá 20W |
|||||||||
| - DC. | 20~36VDC 20W danh nghĩa | ||||||||||
| - Con dơi. | Nguồn cung cấp năng lượng pin | ||||||||||
| - Bat+ | Pin +12Vdc nguồn cung cấp điện kép | ||||||||||
| Các loại khác | yêu cầu đặc biệt | ||||||||||
| Vật liệu Electorde | -316L | Thép không gỉ 316L | |||||||||
| -HasB | Hastelloy B | ||||||||||
| -HasC | Hastelloy C276 | ||||||||||
| - Pt. | Bạch kim | ||||||||||
| - Ta. | Tantalum | ||||||||||
| - Ti. | Titanium | ||||||||||
| - Nhà vệ sinh. | Ca-bơ-ram | ||||||||||
| Vật liệu lót | - Rub1 | Neoprene ((-20-60°C) | |||||||||
| - Rub2 | Neoprene ((-20-90°C) | ||||||||||
| - TEF1 | Polytetrafluroethylene ((-30-120°C) | ||||||||||
| -Tef2 | Polytetrafluroethylene ((-20-160°C) | ||||||||||
| -P | Polyurethane | ||||||||||
| - FVMQ | FVMQ | ||||||||||
| - PFA. | DFA | ||||||||||
| - ETFE | Ethylene tetraflurorethylene | ||||||||||
| Vòng nối đất | - Này. | Không có vòng tròn. | |||||||||
| - GR | Vòng nối đất | ||||||||||
| - GE | Điện cực nối đất | ||||||||||
| Phần ướt thuộc tính kết nối | - DXX | DXX: D06, D10, D16, D25, D40 D06: DIN PN6: D10: DIN PIN10D16: DIN PN16; D25: DIN PN25 D40: DIN PN40 vv |
|||||||||
| - AX. | AX: A1, A3, A6 A1: ANSI 150#; A3: ANSI 300# A6: ANSI 600# | ||||||||||
| - JX. | JX: J1, J2, J3 J1: JIS10K; J2: JIS 20K; J3: JIS 30K |
||||||||||
| - WF | Kết nối wafer (có sẵn cho DN2).5; DN6 dòng chảy) Vật liệu cơ thể: thép không gỉ | ||||||||||
| - TR | Bộ ba kẹp cho loại vệ sinh (vật liệu cơ thể: thép không gỉ) | ||||||||||
| Chất liệu chống nổ | - Exd IIC T6 Gb | Exd IIC T6 Gb | |||||||||
| - Này. | Không cần. | ||||||||||
