Place of Origin:
China (Mainland)
Hàng hiệu:
KACISE
Chứng nhận:
certificate of explosion-proof, CE
Model Number:
KUS600
Tài liệu:
Băng hình
Băng hình

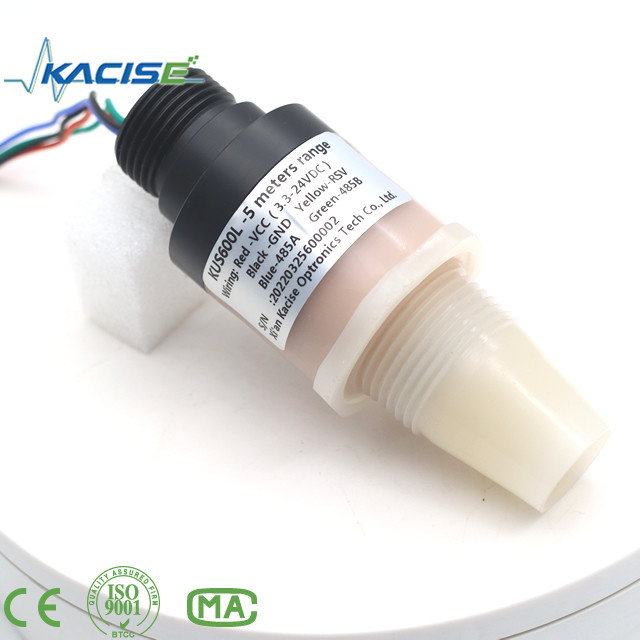

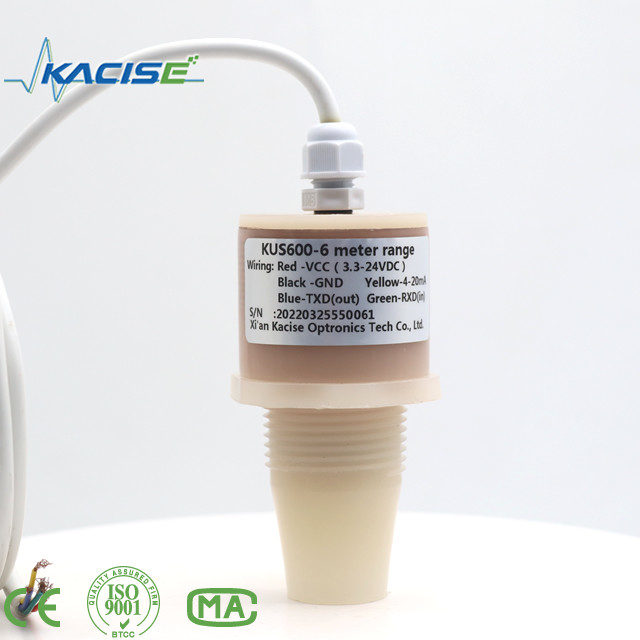

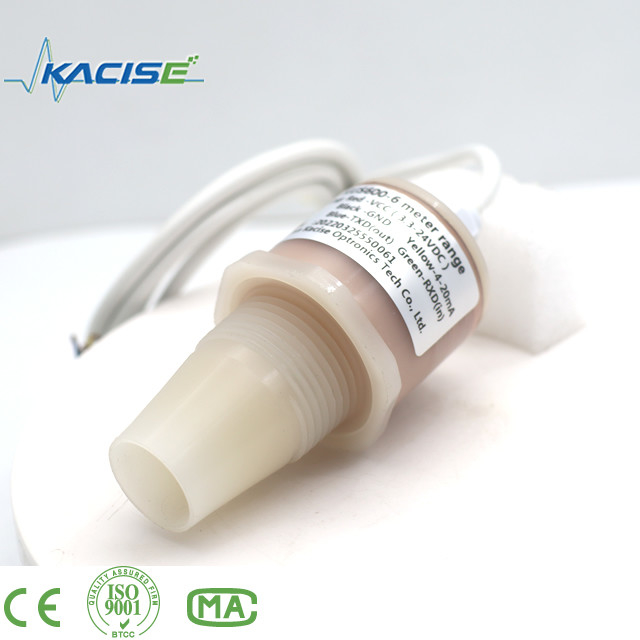

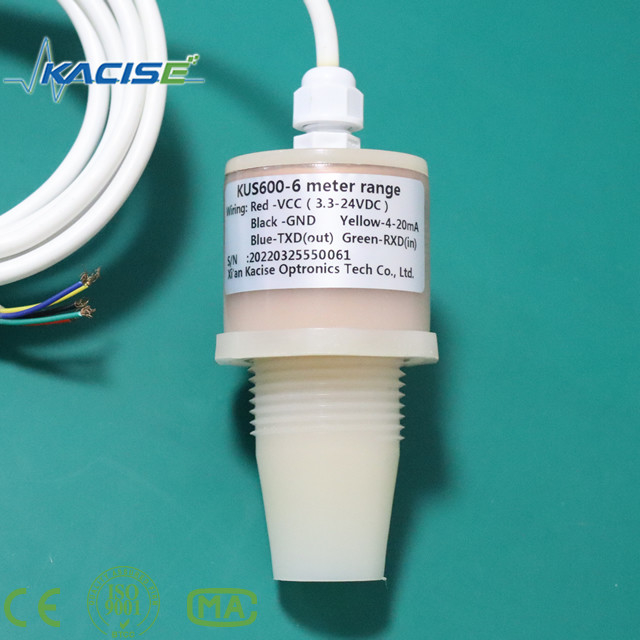

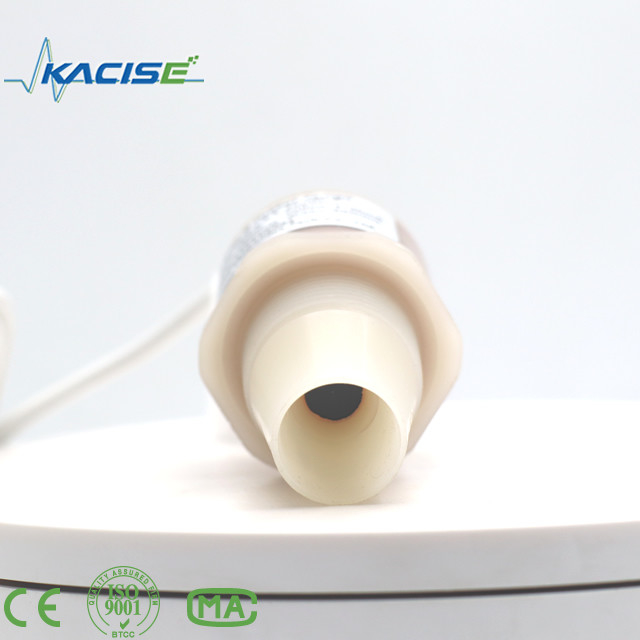

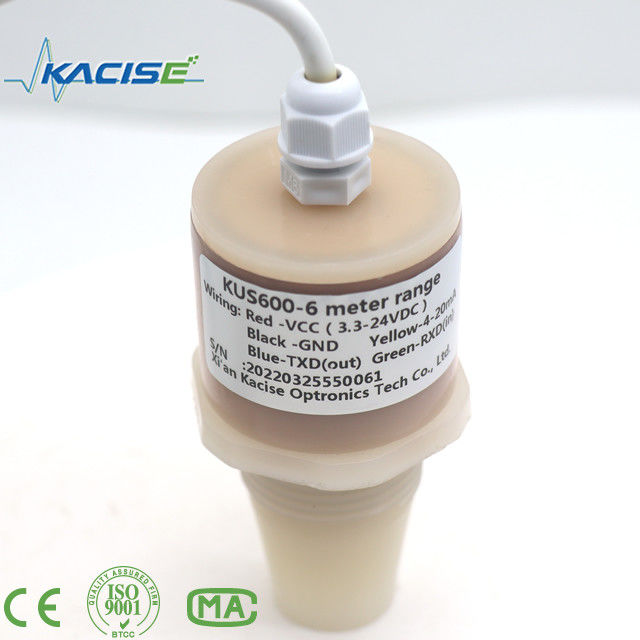

Bộ cảm biến siêu âm KUS600 được làm bằng vật liệu PVDF / PTFE được sử dụng để đo khoảng cách và mức độ chất lỏng.
| Thuộc tính | Giá trị |
|---|---|
| Khoảng cách đo | 0.6m-5m |
| Địa điểm mù | 0... 600 mm |
| Nguồn cung cấp điện | 3.3V-24V |
| Tiêu thụ năng lượng | Trạng thái ngủ: <0,3mA Trạng thái sóng: < 20mA (thời gian sóng < 1ms) Trạng thái phát hiện: <5mA |
| Mức độ bảo vệ | IP68 |
| Vật liệu vỏ | PVC / PVDF / PTFE |
| Độ chính xác trong phạm vi | ≤ 1% F.S. |
| Độ phân giải khác nhau | 0.1mm |
| Lưu lượng điện | ≤ 45 mA |
| Mô hình đầu ra | 0-10V, 0-3V, 0-5V /4-20mA/NPN/PNP/RS485 |
| Nhiệt độ môi trường | -40...85°C (233...358K) |
| Kết nối điện | Cáp 5 lõi (sản xuất tương tự), cáp 6 lõi (sản xuất chuyển mạch) |
Đơn vị trong sơ đồ là mm.
| Màu cáp | Đinh | Mô tả | Lưu ý |
|---|---|---|---|
| Màu đỏ | 1 | Nguồn cung cấp điện | |
| Màu đen | 2 | GND | |
| Màu vàng | 3 | Khả năng đầu ra tương tự | 600B sẽ hoạt động trong chế độ 1 hoặc 0 không thể hoạt động trong chế độ tiết kiệm năng lượng, nếu kết quả tương tự 4-20mA, 0-3.3V 0-5V được sử dụng. |
| Màu xanh | 4 | RS485A+ | TTL-TXD cho tín hiệu đầu ra ttl |
| Xanh | 5 | RS485B- | TTL-RXD cho tín hiệu đầu ra ttl |
| Màu cáp | Đinh | Mô tả | Lưu ý |
|---|---|---|---|
| Màu đỏ | 1 | Nguồn cung cấp điện | |
| Màu đen | 2 | GND | |
| Màu vàng | 3 | Khả năng chuyển đổi | Điện tải 1A@60V |
| Màu trắng | 4 | Khả năng chuyển đổi | |
| Màu nâu | 5 | RS485A+ | TTL-TXD cho tín hiệu đầu ra ttl |
| Xanh | 6 | RS485B- | TTL-RXD cho tín hiệu đầu ra ttl |
| Phạm vi cảm biến | 600... 5000 mm @ 3.3V nguồn cung cấp điện. khoảng cách đo có thể đạt đến 6 mét nếu nguồn cung cấp điện là 24V. |
| Phạm vi điều chỉnh | 300...5000mm |
| Khu vực không thể sử dụng | 0...600 mm |
| Sự chậm trễ trong phản hồi | khoảng 10 ms |
| Vật liệu | PVDF |
| Điện áp hoạt động UB | 3.3...24 V DC, sóng 10% SS |
| Dòng điện cung cấp không tải I0 | ≤ 20 mA trong thời gian hoạt động và ≤ 0,3 mA trong giờ ngủ |
