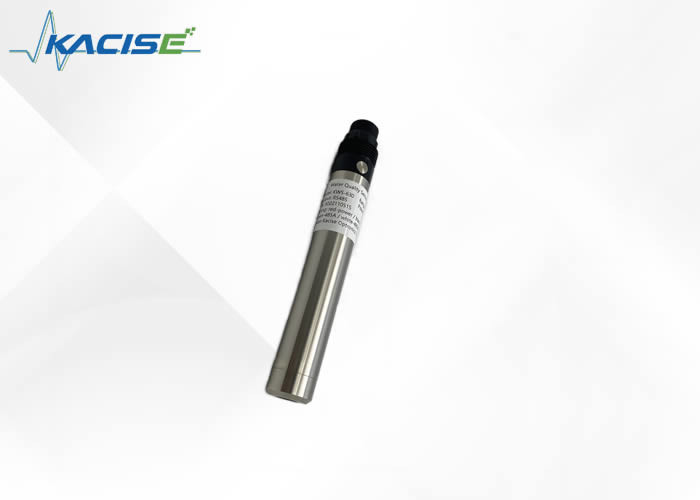

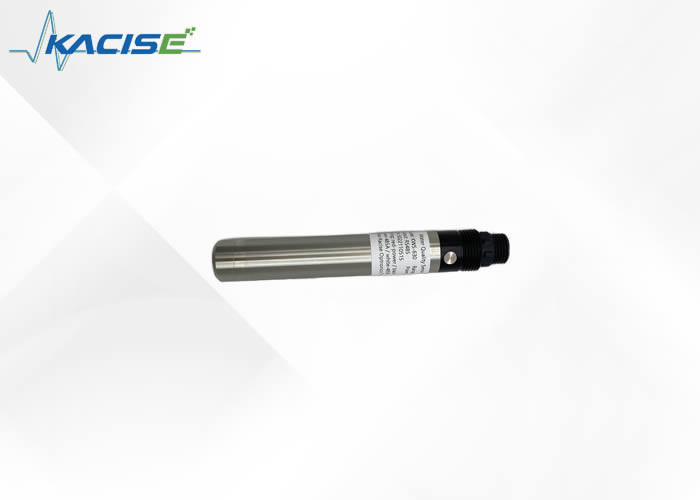

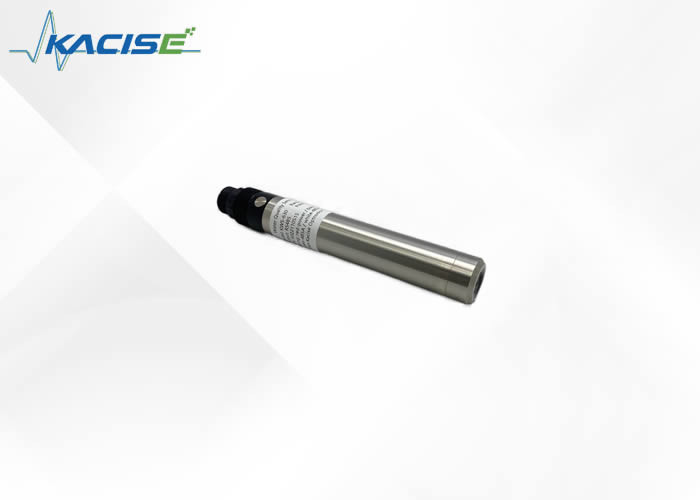

RS485 Giao diện cảm biến oxy hòa tan chống nhiễu KFDO601 với phương pháp huỳnh quang

1: Phương pháp huỳnh quang Thiết bị đo oxy hòa tan dựa trên nguyên tắc tắt huỳnh quang.Vật liệu huỳnh quang ở phía trước của cảm biến là một hợp chất porphyrin platinum đặc biệt của một tấm polyester cho phép các phân tử khí đi quaBề mặt được phủ một vật liệu chặn ánh sáng màu đen để ngăn chặn sự can thiệp của ánh sáng mặt trời và các chất huỳnh quang khác trong nước.

Ánh sáng xanh chiếu sáng vật liệu huỳnh quang và làm cho nó kích thích và phát ra ánh sáng đỏ.thời gian và cường độ của ánh sáng đỏ kích thích là tỷ lệ ngược với nồng độ của các phân tử oxyBằng cách đo sự khác biệt pha giữa ánh sáng đỏ kích thích và ánh sáng tham chiếu, và so sánh với giá trị hiệu chuẩn nội bộ, nồng độ phân tử oxy có thể được tính toán.Sau khi tuyến tính hóa và bù đắp nhiệt độ, giá trị cuối cùng được xuất ra.

2: Cảm biến cực hình bao gồm một cực quang bạc và một cực quang vàng với một vòng ở phía dưới.có thể cô lập điện cực từ bên ngoài trong khi cho phép khí vàoPhần dưới của cảm biến được lấp đầy với một lượng nhỏ chất điện giải hoạt tính bề mặt để tăng độ ướt trong quá trình hoạt động.

Khi điện áp phân cực được áp dụng lên điện cực của cảm biến phân cực, oxy thâm nhập màng và phản ứng tại cathode, tạo ra dòng điện.

• Không cần điện giải và sẽ không bị phân cực.
• Không tiêu thụ oxy, không bị ảnh hưởng bởi dòng chảy.
• Cảm biến nhiệt độ tích hợp, bù nhiệt độ tự động.
• Không bị can thiệp bởi các hóa chất như sulfure
• Trượt nhỏ, phản ứng nhanh, đo chính xác hơn.
• Chu kỳ dịch vụ dài, chi phí sử dụng thấp hơn.
• Đơn giản thay thế nắp huỳnh quang.
• RS-485 giao diện, Modbus/RTU giao thức.
• Tiêu thụ năng lượng thấp, chống nhiễu.

Lưu ý:Kết nối cảm biến là M16-5 lõi kết nối chống nước nam.

Máy cảm biến phải được lắp đặt cố định bên dưới mực chất lỏng. Việc lắp đặt và sử dụng phải tránh va chạm hoặc cào lên bề mặt của đầu phim huỳnh quang.Phần đầu phim huỳnh quang không được gắn bởi trầm tích đáy.Lấy nắp cao su khi sử dụng.

• Đường dây điện màu đỏ ((12~24 V)
• Sợi dây đen (GND)
• Đường xanh 485 A
• Đường trắng 485 B

Kiểm tra trình tự dây điện cẩn thận trước khi bật điện để tránh tổn thất không cần thiết do lỗi dây điện.

Hướng dẫn dây điện: Xem xét rằng các dây cáp đã được chìm trong nước (bao gồm cả nước biển) hoặc tiếp xúc với không khí trong một thời gian dài, tất cả các vị trí dây cáp đều phải chống nước,và các dây cáp phải có một sự chống ăn mòn nhất định.

Khác với công nghệ thăm dò oxy hòa tan của nguyên tắc điện hóa học,đầu dò oxy hòa tan quang quang không tiêu thụ oxy và không cần phải được làm sạch thường xuyên (trừ khi nó được sử dụng trong chất lỏng nhớt).

Lưu ý: Tần suất bảo trì trong bảng trên chỉ được khuyến cáo và nhân viên bảo trì phải làm sạch cảm biến theo cách sử dụng cảm biến thực tế; tuy nhiên,Tần suất thay thế nắp huỳnh quang được khuyến cáo một lần một năm.

a) bề mặt bên ngoài của cảm biến: làm sạch bề mặt bên ngoài của cảm biến với nước máy, nếu vẫn còn dư lượng chất thải, lau bằng vải mềm ướt, cho một số bụi bẩn cứng đầu,bạn có thể thêm một số chất lỏng giặt gia đình vào nước máy để làm sạch.

b) Bề mặt của đầu phim huỳnh quang: Nếu có bụi bẩn trên bề mặt của đầu phim huỳnh quang, vui lòng rửa bằng nước sạch hoặc lau nhẹ bằng một miếng vải mềm.Chú ý đến cường độ làm sạch để tránh gây trầy xước trong khu vực đo và ảnh hưởng đến độ chính xác đo.

c) Bên trong đầu phim huỳnh quang: thường không cần phải làm sạch. Nếu hơi nước hoặc bụi xâm nhập vào đầu phim huỳnh quang, các bước làm sạch như sau:

• Vít xuống đầu phim huỳnh quang;
• Rửa bề mặt bên trong của đầu phim huỳnh quang và cửa sổ quang của cảm biến.
• Đối với bụi bẩn có dầu, bạn có thể sử dụng dung dịch làm sạch gia đình;
• Rửa nước nhẹ nhàng bằng một miếng vải sạch và để khô;
• Lắp đặt lại đầu phim huỳnh quang.

d) Kiểm tra các dây cáp của cảm biến: không nên có thiệt hại cho da và rễ của các dây cáp; Các thiết bị đầu cuối không nên chìm trong nước;Khi cảm biến được lắp đặt bình thường,cáp không nên bị căng, nếu không dây bên trong của cáp sẽ dễ dàng vỡ và cảm biến không thể hoạt động bình thường.

e) Kiểm tra xem vỏ của cảm biến có bị hư hỏng do ăn mòn hoặc các nguyên nhân khác không.

f) Lưu trữ hàng ngày của đầu phim huỳnh quang: Khi không sử dụng, một vỏ bảo vệ cao su với một miếng bọt biển ướt nên được bao phủ để giữ cho bề mặt của khu vực đo của đầu phim huỳnh quang ướt.Nếu bề mặt của khu vực đo của đầu phim huỳnh quang cảm biến khô mãn tính, sai số đo hoặc dữ liệu không ổn định sẽ xảy ra, và nó phải ngâm trong nước trong 48 giờ trước khi sử dụng.

a) Trình chuẩn không

Đánh nặng 5 g natri sulfite bằng cân, thêm 95mL nước vào một bình đo 250 ml, đổ nước vào một ly, thêm natri sulfite đã được cân,khuấy với một thanh thủy tinh, hòa tan, và có được một dung dịch 5% natri sulfite, đặt cảm biến trong một dung dịch, và hiệu chuẩn điểm không được thực hiện sau khi ba phút ổn định số là ổn định.Xem phụ lục hướng dẫn

b) Kiểm tra độ dốc

Máy dò cảm biến được đặt trong nước bão hòa không khí và độ nghiêng được hiệu chỉnh sau 3 phút ổn định số.

c) Chuẩn bị nước bão hòa không khí: thêm 2% 3 nước chưng cất trong bồn tắm nước nhiệt độ liên tục để nổi tấm nhựa xốp trên bề mặt nước (xem hình dưới đây).Đồng thời, máy bơm khí (bơm không khí) được sử dụng để thông gió nước liên tục trong hơn 1 giờ, ngừng thông gió và có được nước bão hòa không khí sau khoảng 20 phút.Đặt cảm biến vào nước và hiệu chuẩn độ dốc sau khi giá trị số là ổn định.

Lưu ý: tùy chọn, hiệu chuẩn độ nghiêng cũng có thể được thực hiện trong không khí bão hòa nước.Đặt cảm biến trong một chai hiệu chuẩn với một lượng nhỏ nước (điều tra cao hơn bề mặt nước 2-3mm) để đảm bảo rằng cap phim cảm biến vẫn ướt nhưng không có giọt nước, và độ nghiêng hiệu chuẩn được hiệu chuẩn sau 3 phút ổn định số.

• Tránh tiếp xúc với mặt trời trên bề mặt bên trong của nắp huỳnh quang.
• Xin đừng chạm vào tấm phim huỳnh quang bằng tay.
• Đo và hiệu chuẩn bề mặt của màng huỳnh quang để tránh gắn bong bóng.
• Tránh áp dụng trực tiếp bất kỳ căng thẳng cơ học nào (áp lực, trầy xước, v.v.) lên màng huỳnh quang đang được sử dụng.
