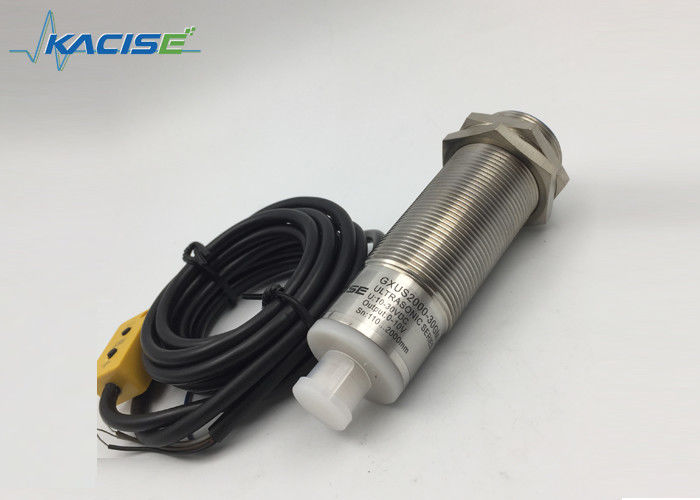

Cảm biến khoảng cách siêu âm chính xác với phạm vi phát hiện 50mm ~ 1000mm Tần số 40KHZ và điện áp hoạt động 24VDC

Cảm biến siêu âm có đầu ra chuyển đổi với hai điểm chuyển đổi có thể dạy được. Chúng được thiết lập bằng cách cấp điện áp nguồn - UB hoặc + UB vào đầu vào TEACH-IN. Điện áp nguồn phải được cấp vào đầu vào TEACH-IN trong ít nhất 1 giây. Đèn LED cho biết cảm biến có nhận dạng được mục tiêu trong quy trình TEACH-IN hay không. Điểm chuyển mạch A1 được dạy với - UB,A2 với +UB. Tám chức năng đầu ra khác nhau có thể được thiết lập.
Điểm chuyển mạch, Chỉ cài đặt khoảng cách sau khi bật nguồn. Đồng hồ bên trong có thể đảm bảo không thể thay đổi sau 5 phút khi bật nguồn. Nếu muốn thay đổi điểm chuyển mạch, người dùng chỉ có thể thiết lập khoảng cách yêu cầu sau khi khởi động lại nguồn.

TEMỘTCH-TÔIN wTôiNdồwtôiồde, NồrtôiMộtsẽy-ồPvifbạnNctTôiồN

• Đặt mục tiêu ở gần điểm chuyển đổi
• Điểm chuyển mạch TEACH-IN A1 với - UB
• Đặt mục tiêu thành điểm chuyển đổi xa
• Điểm chuyển mạch TEACH-IN A2 với + UB

TEMỘTCH-TÔIN wTôiNdồcái gìồde, NồrtôiMộtsẽy-ctôiosedfbạnNctTôiồN

• Đặt mục tiêu thành điểm chuyển đổi xa
• Điểm chuyển mạch TEACH-IN A2 với - UB
• Đặt mục tiêu ở gần điểm chuyển đổi
• Điểm chuyển mạch TEACH-IN A1 với + UB

TEMỘTCH-TÔINSwNóchTôingPồTôint, NồrtôiMộtsẽy-ồPvifbạnnctôiồN

• Đặt mục tiêu ở gần điểm chuyển đổi
• Điểm chuyển mạch TEACH-IN A1 với - UB
• Che cảm biến bằng tay hoặc loại bỏ tất cả các vật thể
• từ phạm vi cảm biến
• Điểm chuyển mạch TEACH-IN A2 với + UB

TEMỘTCH-TÔINSwNóchTôingPồTôint, NồrtôiMộtsẽy-ctôiosedfbạnNctôiồN

• Che cảm biến bằng tay hoặc loại bỏ tất cả
• đối tượng trong phạm vi cảm biến
• Điểm chuyển mạch TEACH-IN A2 với - UB
• Đặt mục tiêu ở gần điểm chuyển đổi
• Điểm chuyển mạch TEACH-IN A1 với + UB

TEAC-IN khoảng trễ lớn, chế độ thường mở

• Đặt mục tiêu ở gần điểm chuyển đổi
• Điểm chuyển mạch TEACH-IN A1 với + UB
• Đặt mục tiêu thành điểm chuyển đổi xa
• Điểm chuyển mạch TEACH-IN A2 với - UB

TEAC-IN khoảng trễ lớn, chế độ thường đóng

• Đặt mục tiêu thành điểm chuyển đổi xa
• Điểm chuyển mạch TEACH-IN A2 với + UB
• Đặt mục tiêu ở gần điểm chuyển đổi
• Điểm chuyển mạch TEACH-IN A1 với - UB

TEMỘTCH-TÔINdetectôiồn của ồbjectspresencechế độ thường mở

• Che cảm biến bằng tay hoặc loại bỏ tất cả các vật thể khỏi
• phạm vi cảm biến
• Điểm chuyển mạch TEACH-IN A2 với - UB
• Che cảm biến bằng tay hoặc loại bỏ tất cả các vật thể khỏi
• phạm vi cảm biến
• Điểm chuyển mạch TEACH-IN A2 với + UB

TEMỘTCH-TÔINdetectôiồn của ồbjectspresencechế độ thường đóng

• Che cảm biến bằng tay hoặc loại bỏ tất cả các vật thể khỏi phạm vi cảm biến
• Điểm chuyển mạch TEACH-IN A2 với +UB
• Che cảm biến bằng tay hoặc loại bỏ tất cả các vật thể khỏi phạm vi cảm biến
• Điểm chuyển mạch TEACH-IN A2 với -UB

DefMộtchiêu cuối bộtôing của SwNóchTôingPồTôint

A1=phạm vi mù, A2=khoảng cách danh nghĩa

Nếu cảm biến được lắp đặt ở nhiệt độ môi trường giảm xuống dưới 0oC, thì nó sẽ hoạt động tốt với các biện pháp bảo vệ. Trong trường hợp lắp trực tiếp cảm biến vào lỗ xuyên qua bằng đai ốc thép, nó phải được cố định ở giữa ren vỏ.
