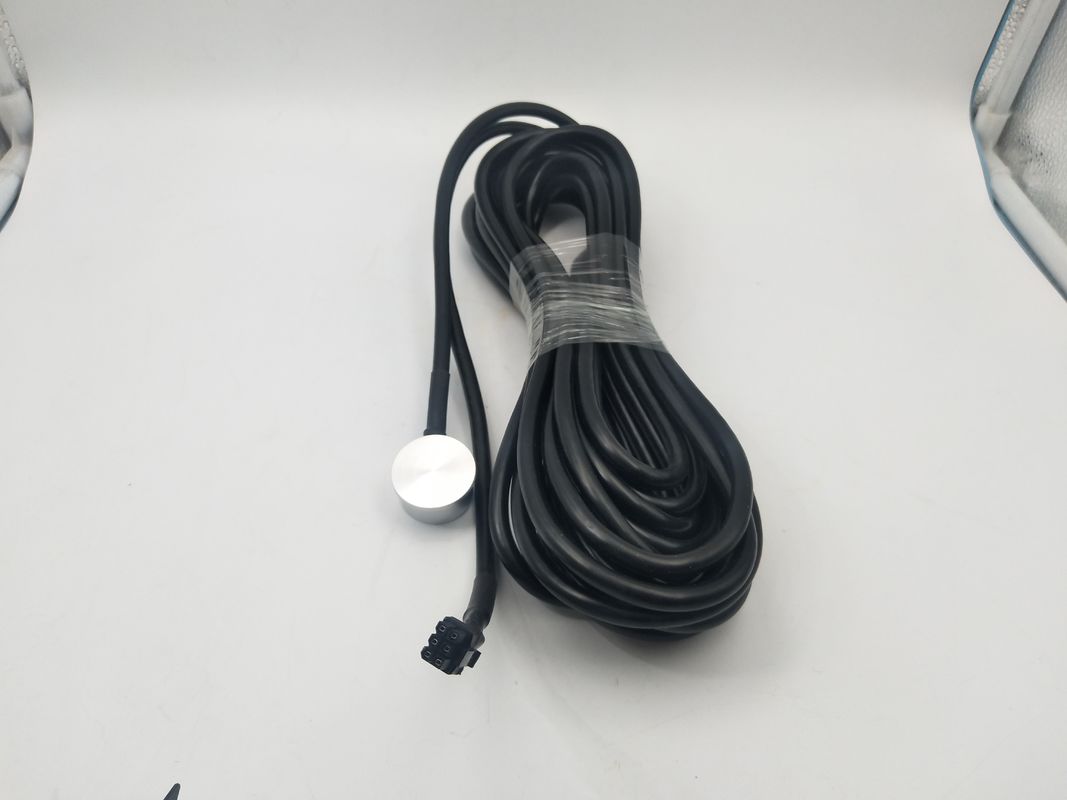

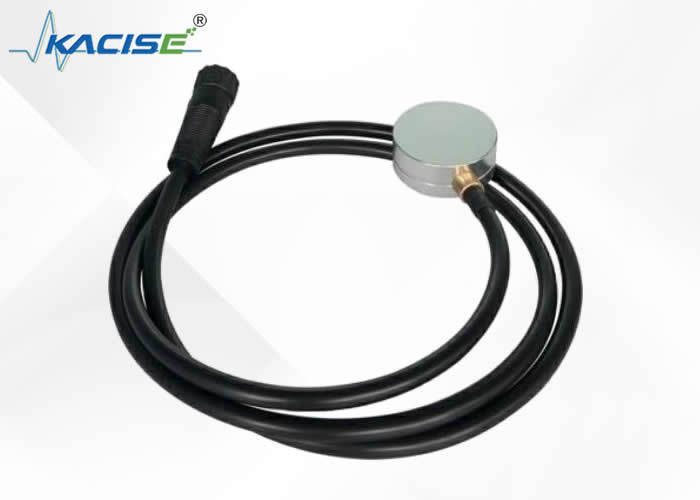

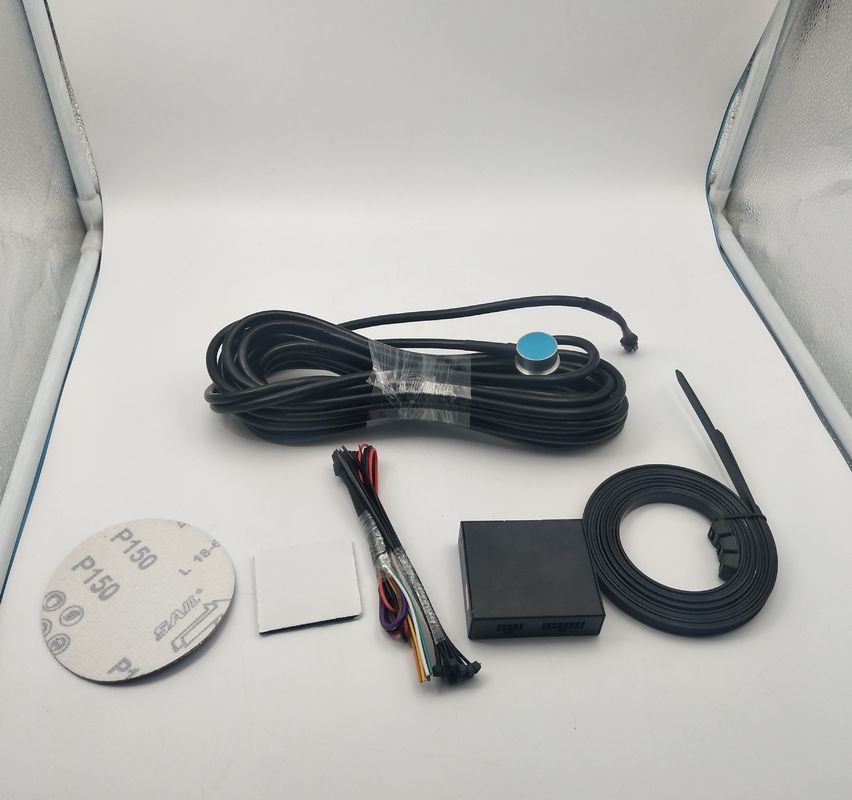

Non - Invasive Ultrasonic Fluid Level Sensor Temperature Integrated Sensor

1Nguyên tắc hoạt động

Bộ cảm biến đòn bẩy chất lỏng bên ngoài với nguyên tắc đo tầm xa của sonar,

sử dụng cảm biến nhiệt độ tích hợp để xử lý sonar

tín hiệu. cảm biến được dán vào các bức tường bên ngoài của bể.

thuật toán được cấp bằng sáng chế để tính cao của chất lỏng trong

bể và đầu ra đến một hệ thống điều khiển từ xa (ví dụ: DCS) thông qua

(4-20) mA, HART, RS-485, Modbus.

Theo hình bên phải, thời gian được mất cho tín hiệu để

được truyền và sau đó nhận từ bề mặt chất lỏng.

từ bộ chuyển đổi được đưa vào bộ xử lý và sau đó

xử lý bằng thuật toán được cấp bằng sáng chế để tính toán chiều cao của

chất lỏng theo công thức:

H=αV(t-t1)/2

H: chiều cao của chất lỏng

v: tốc độ âm thanh trong chất lỏng

t: thời gian giữa tín hiệu truyền và nhận

t g: thời gian lan truyền trong tường bể

α:điều kiện bồi thường thanh khoản

2Ứng dụng

Các bể LPG

bể amoniac lỏng

bể propan lỏng

Các thùng nhiên liệu

Các thùng chứa axit / dung môi

Chất chứa axit lưu huỳnh tập trung ((98%)

Các bể axit nitric

Các bể axit hydrochloric

3. Đặc điểm

Công nghệ cảm biến không xâm lấn thực sự

Các cảm biến dính vào bên ngoài của bồn chứa đáy

Thích hợp cho hầu hết các hình dạng và kích thước của lon

Đi ra hệ thống đo từ xa - các tùy chọn khác nhau

CNEX được phê duyệt sử dụng trong các khu vực nguy hiểm

(dữ liệu xử lý và cảm biến)

Cảm biến nhiệt độ tích hợp

Chi phí thấp, đáng tin cậy và chính xác đo thùng

Không bị ảnh hưởng bởi áp lực

Dễ cài đặt - không có phá vỡ bể

Đơn giản retroft vào các bể hiện có

Không có thời gian ngừng hoạt động trong quá trình lắp đặt

Không có bộ phận di chuyển ️ không bảo trì

3. Parameter
