Place of Origin:
China
Hàng hiệu:
Kacise
Chứng nhận:
CE
Model Number:
KBU601
Băng hình
Băng hình
Băng hình
Băng hình

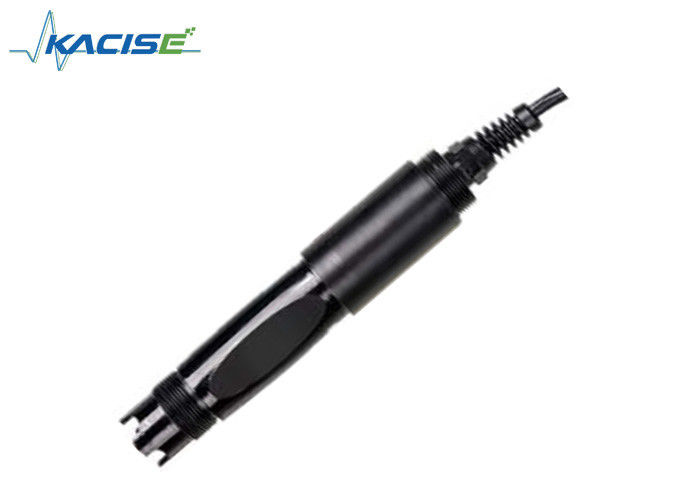

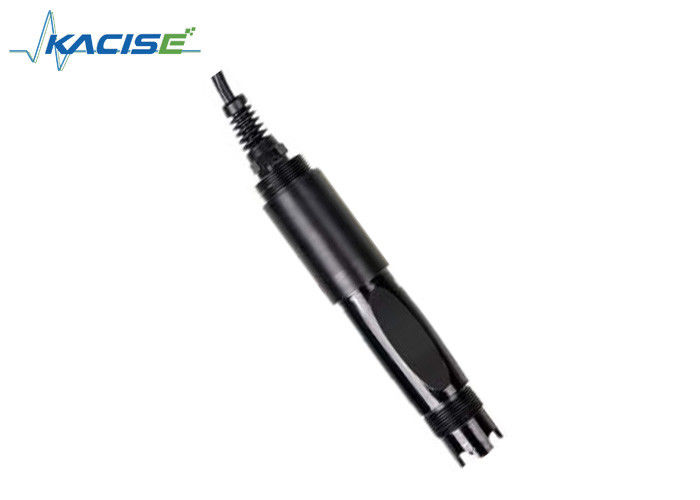

KWS-700 cảm biến độ pH trực tuyến được sử dụng trong giám sát chất lượng nước môi trường, dung dịch axit / kiềm / muối, quá trình phản ứng hóa học, quá trình sản xuất công nghiệp,nó có thể đáp ứng các yêu cầu đo pH trực tuyến cho hầu hết các ứng dụng công nghiệp.
| Mô hình | KWS-700 |
| Phạm vi đo | 0 ¢ 14pH |
| Độ chính xác | ±0,1pH |
| Nghị quyết | 0.01pH |
| Phạm vi nhiệt độ | 0 ~ 65°C |
| Áp lực làm việc | <0,2MPa |
| Trả thù nhiệt độ | bù nhiệt độ tự động |
| Sản lượng | RS-485, giao thức MODBUS |
| Cung cấp điện | 1224VDC ± 10% |
| Vật liệu phần ướt | PPR |
| Cài đặt | Ống đệm ngâm, 3/4 sợi NPT |
| Chiều dài cáp | 5m, tùy chỉnh |
| Phương pháp hiệu chuẩn | Định chuẩn hai điểm |
| Tiêu thụ năng lượng | < 0,5W |
| IP Grade | IP68 |
Lưu ý: Máy cảm biến không nên được lắp đặt ngược hoặc theo chiều ngang khi lắp đặt, ít nhất ở góc 15 độ hoặc cao hơn.
Sau khi kết nối hoàn thành, nó nên được kiểm tra cẩn thận để tránh kết nối không chính xác trước khi bật điện.
Thông số kỹ thuật của cáp: Xem xét rằng cáp được chìm trong nước (bao gồm cả nước biển) trong một thời gian dài hoặc tiếp xúc với không khí, cáp có khả năng chống ăn mòn nhất định.Độ kính bên ngoài của cáp là Φ6 mm và tất cả các giao diện là chống nước.
Khi đo cảm biến pH, nó nên được làm sạch trong nước chưng cất (hoặc nước phi ion hóa),và giấy lọc nên được sử dụng để hấp thụ độ ẩm để ngăn ngừa các tạp chất được đưa vào chất lỏng được thử nghiệm. 1/3 của cảm biến nên được đưa vào dung dịch được thử nghiệm.
Bộ cảm biến nên được rửa khi không sử dụng, được đưa vào một vỏ bảo vệ với dung dịch clorua kali 3,5 mol/L, hoặc bộ cảm biến được đưa vào một thùng chứa 3,5 mol/L
dung dịch kali clorua.
Kiểm tra xem thiết bị có khô không. Nếu bị bẩn, lau nó bằng rượu tuyệt đối và sấy khô. Tránh ngâm lâu trong nước cất hoặc dung dịch protein và tránh tiếp xúc với mỡ silicone.Với cảm biến dài hơn, mà bộ phim thủy tinh của nó có thể trở nên trong suốt hoặc với các trầm tích, có thể được rửa bằng axit hydrochloric pha loãng và rửa sạch bằng nước.nó phải được hiệu chuẩn bằng đồng hồ để hiệu chuẩn.
Khi hiệu chuẩn và đo không thể được thực hiện trong khi cảm biến đang được bảo trì và duy trì theo cách trên, cảm biến đã thất bại.
cảm biến.
| Nhiệt độ ((°C) | 4.00 | 4.01 | 6.86 | 7.00 | 9.18 | 10.01 |
|---|---|---|---|---|---|---|
| 0 | 4.00 | 4.00 | 6.98 | 7.12 | 9.46 | 10.32 |
| 5 | 4.00 | 4.00 | 6.95 | 7.09 | 9.39 | 10.25 |
| 10 | 4.00 | 4.00 | 6.92 | 7.06 | 9.33 | 10.18 |
| 15 | 4.00 | 4.00 | 6.90 | 7.04 | 9.28 | 10.12 |
| 20 | 4.00 | 4.00 | 6.88 | 7.02 | 9.23 | 10.06 |
| 25 | 4.00 | 4.01 | 6.86 | 7.00 | 9.18 | 10.01 |
| 30 | 4.01 | 4.02 | 6.85 | 6.99 | 9.14 | 9.97 |
| 35 | 4.02 | 4.02 | 6.84 | 6.98 | 9.17 | 9.93 |
| 40 | 4.03 | 4.04 | 6.84 | 6.97 | 9.07 | 9.89 |
| 45 | 4.04 | 4.0 5 | 6.83 | 6.97 | 9.04 | 9.86 |
| 50 | 4.06 | 4.06 | 6.83 | 6.97 | 9.02 | 9.83 |
Đánh giá thực tế và tiêu chuẩn của thiết bị đôi khi có lỗi ± 1 chữ số.
Lưu ý: cảm biến đã được hiệu chỉnh tại nhà máy, nếu không vượt quá sai số đo, hiệu chỉnh không nên ngẫu nhiên.
Sử dụng 250 ml nước chưng cất trong một xi lanh đo, đổ vào một ly, thêm một gói bột hiệu chuẩn với pH = 6,86, trộn đều với một thanh thủy tinh cho đến khi bột được hòa tan hoàn toàn,cấu hình dung dịch với pH = 6.86, đặt cảm biến vào dung dịch, chờ 3 ~ 5 phút, sau khi giá trị ổn định, xem xem giá trị hiển thị là 6.86. Nếu không, bạn cần thực hiện hiệu chuẩn bằng không.Xem phụ lục để biết hướng dẫn hiệu chuẩn .
Đối với dung dịch axit: lấy 250 ml nước chưng cất trong một bình đo, đổ vào một ly, thêm một gói bột hiệu chuẩn với pH = 4,00.Trộn đồng đều với một thanh thủy tinh cho đến khi bột được hòa tan hoàn toàn, và cấu hình giải pháp topH = 4,00 ; Trong giải pháp, chờ từ 3 đến 5 phút. Sau khi giá trị ổn định, xem giá trị có phải là 4,00 hay không. Nếu không, cần hiệu chuẩn độ nghiêng.Xem phụ lục cho hướng dẫn hiệu chuẩn.
Đối với dung dịch kiềm: lấy 250 ml nước chưng cất trong xi lanh đo, đổ vào bình, thêm một gói bột hiệu chuẩn với pH = 9,18.Trộn đồng đều với một thanh thủy tinh cho đến khi bột được hòa tan hoàn toàn, và cấu hình dung dịch thành pH = 9,18; vào dung dịch, chờ từ 3 đến 5 phút. Sau khi giá trị ổn định, xem màn hình có 9,18 không. Nếu không, cần hiệu chuẩn độ nghiêng.Xem phụ lục cho hướng dẫn hiệu chuẩn.
Các bộ phận kiểm tra chất lượng có các quy trình kiểm tra tiêu chuẩn, với thiết bị và dụng cụ phát hiện tiên tiến,và tuân thủ nghiêm ngặt các quy trình thử nghiệm cho các sản phẩm có thử nghiệm lão hóa 72 giờ, thử nghiệm ổn định, không phải là sản phẩm tiêu chuẩn của nhà máy.
Bên nhận trực tiếp trả lại lô sản phẩm với tỷ lệ thất bại 2% và tất cả các chi phí phải chịu bởi nhà cung cấp.Tiêu chuẩn tham chiếu đề cập đến mô tả sản phẩm được cung cấp bởi nhà cung cấp.
Đảm bảo số lượng hàng hóa và tốc độ vận chuyển.
Công ty cung cấp dịch vụ sau bán hàng tại địa phương trong vòng một năm kể từ ngày bán nhưng không bao gồm thiệt hại do sử dụng không đúng cách.nhưng chi phí vận chuyển phải được tự hàoNếu bị hư hỏng trên đường đi, công ty sẽ sửa chữa thiệt hại của thiết bị miễn phí.
Định dạng dữ liệu mặc định cho giao tiếp Modbus là: 9600, n, 8, 1 (tỷ lệ baud 9600bps, 1 bit bắt đầu, 8 bit dữ liệu, không có sự cân bằng, 1 bit dừng).
Các thông số như tốc độ baud có thể được tùy chỉnh.
06 03 xx xx xx xx xx
Địa chỉ Mã chức năng Địa chỉ đăng ký Số lượng đăng ký Mã kiểm tra CRC (đầu tiên là byte thấp)
06 03 xx xx...... xx xx xx
Địa chỉ Mã chức năng Bytes Dữ liệu trả lời Mã kiểm tra CRC (bytes thấp đầu tiên)
06 06 xx xx xx xx xx
Địa chỉ Mã chức năng Địa chỉ đăng ký Viết dữ liệu mã kiểm tra CRC (bytes thấp đầu tiên)
06 06 xx xx xx xx xx
Địa chỉ Mã chức năng Địa chỉ đăng ký Viết dữ liệu mã kiểm tra CRC (bytes thấp đầu tiên)
| Địa chỉ đăng ký | Tên | Mô tả | Số đăng ký | Phương pháp phỏng vấn |
|---|---|---|---|---|
| 40001 (0x0000) | Giá trị đo + nhiệt độ | 4 số nguyên hai byte, đó là giá trị đo, số lượng thập phân đo, giá trị nhiệt độ và giá trị thập phân của giá trị nhiệt độ. | 4 (8 byte) | đọc |
| 44097 (0x1000) | Chế độ hiệu chuẩn bằng không | Được hiệu chuẩn trong dung dịch tiêu chuẩn với độ pH 6.86, ghi dữ liệu vào 0 | 1 (2 byte) | viết |
| 44099 (0x1002) | Chuẩn đoán độ nghiêng (4pH) | Được hiệu chuẩn trong dung dịch tiêu chuẩn với độ pH 4.00, ghi dữ liệu vào 0 | 1 (2 byte) | viết |
| 44101 (0x1004) | Định chuẩn độ nghiêng (9,18pH) | Được hiệu chuẩn trong dung dịch tiêu chuẩn với độ pH 9.18, ghi dữ liệu vào | 1 (2 byte) | viết |
| 44103 (0x1006) | Giá trị hiệu chuẩn bằng không | Dữ liệu được đọc dưới dạng trục xuất bằng không. | 1 (2 byte) | đọc |
| 44105 (0x1008) | Giá trị hiệu chuẩn độ nghiêng | Dữ liệu đọc là giá trị độ dốc x1000. | 1 (2 byte) | đọc |
| 44113 (0x1010) | Chuẩn đoán nhiệt độ | Được hiệu chuẩn trong dung dịch, dữ liệu được ghi là giá trị nhiệt độ thực tế x10; dữ liệu được đọc là độ chênh lệch hiệu chuẩn nhiệt độ x10. | 1 (2 byte) | Viết / đọc |
| 48195 (0x2002) | Địa chỉ cảm biến | mặc định là 6 và phạm vi dữ liệu là 1-127. | 1 (2 byte) | Viết / đọc |
| 48225 (0x2020) | Cài đặt lại cảm biến | Giá trị hiệu chuẩn được khôi phục lại với giá trị mặc định và dữ liệu ghi là 0. Lưu ý: cảm biến cần được hiệu chuẩn lại sau khi đặt lại. | 1 (2 byte) | viết |
Lưu ý:
xxx xxx xxx xxx xxx xxx
2 byte đo 2 byte đo 2 byte giá trị nhiệt độ 2 byte thang đo nhiệt độ
Số thang giá trị
Loại dữ liệu mặc định là: số nguyên hai byte, byte cao đầu tiên; những loại khác là tùy chọn như các loại dấu phẩy động.
Chức năng: Nhận pH và nhiệt độ của đầu dò đo; đơn vị pH là pH; đơn vị nhiệt độ là °C.
Khung yêu cầu: 06 03 00 00 00 04 45 BE;
Khung phản hồi: 06 03 08 00 62 00 02 01 01 00 01 24 59
Ví dụ về đọc:
| Giá trị pH | Giá trị nhiệt độ |
|---|---|
| 00 62 00 02 | 01 01 00 01 |
pH: 00 62 cho thấy giá trị pH đọc bằng chữ thập phân, 00 02 cho thấy giá trị pH có 2 chữ số thập phân và được chuyển đổi thành giá trị thập phân 0,98.
Giá trị nhiệt độ: 01 01 chỉ ra giá trị nhiệt độ đọc hexadecimal, 00 01 chỉ ra rằng giá trị nhiệt độ có 1 vị trí thập phân và được chuyển đổi thành giá trị thập phân 25.7
Chức năng: Đặt giá trị hiệu chuẩn pH bằng không của điện cực. Giá trị bằng không dựa trên tiêu chuẩn pH 6,86.
Khung yêu cầu: 06 06 10 00 00 00 8C BD
Khung phản hồi: 06 06 10 00 00 00 8C BD Định chuẩn độ dốc
Chức năng: Đặt giá trị hiệu chuẩn độ nghiêng pH của điện cực; hiệu chuẩn độ nghiêng được chia thành hiệu chuẩn điểm cao và điểm thấp, và dung dịch kiềm được đo ở điểm cao;dung dịch axit được đo ở điểm thấp, nơi dung dịch chuẩn cao ở đây. Điểm 9.18pH, dung dịch chuẩn thấp 4.00pH của tiêu chuẩn hiệu chuẩn, ví dụ như sau:
Giải pháp tiêu chuẩn điểm cao 9.18 hiệu chuẩn pH: Khung yêu cầu: 06 06 10 04 00 00 CD 7C
Khung phản hồi: 06 06 10 04 00 00 CD 7C dung dịch tiêu chuẩn thấp 4,00 hiệu chuẩn độ pH: Khung yêu cầu: 06 06 10 02 00 00 2D 7D
Khung phản hồi: 06 06 10 02 00 00 2D 7D
Vai trò: thiết lập địa chỉ thiết bị MODBUS của điện cực; Thay đổi địa chỉ thiết bị 06 đến 01.
Khung phản hồi: 06 06 20 02 00 01 E3 BD
Nếu cảm biến không thực thi lệnh máy chủ chính xác, nó sẽ trả về thông tin định dạng sau:
| Định nghĩa | địa chỉ | mã chức năng | Mã | Kiểm tra CRC |
|---|---|---|---|---|
| dữ liệu | ADDR | COM+80H | Xx | CRC 16 |
| Số byte | 1 | 1 | 1 | 2 |
a) CODE: 01 ¢ lỗi mã hàm
03 dữ liệu không đúng
b) COM: Mã chức năng nhận được
