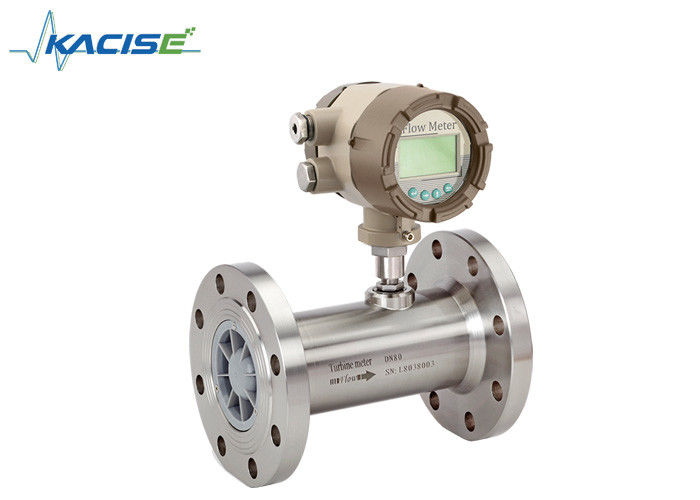

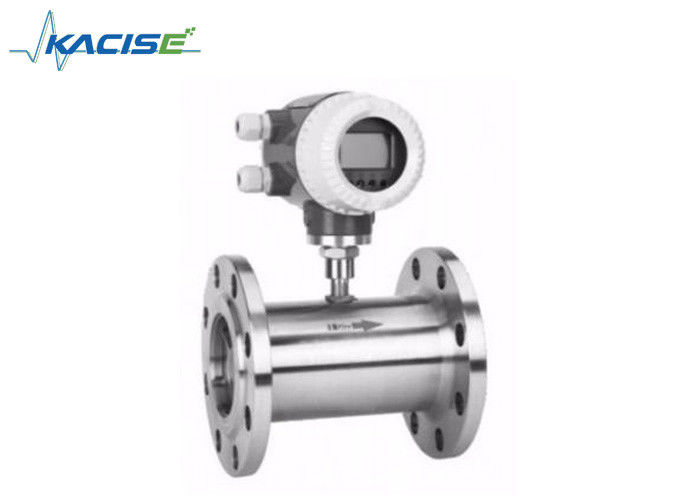

Máy đo lưu lượng tua-bin chính xác cao thép không gỉ cho khí dầu mỏ và đo số thông minh

KXTUF máy đo lưu lượng tuabin là việc sử dụng công nghệ vi xử lý chip đơn công nghệ công nghệ công nghệ thấp, phát triển cảm biến lưu lượng tuabin và tích hợp tổng kết màn hình của máy đo thông minh mới,với cấu trúc nhỏ gọn, đọc trực quan rõ ràng, độ tin cậy cao, không có sự can thiệp từ bên ngoài, chống sét, lợi thế chi phí thấp rõ ràng,nó được sử dụng rộng rãi để đo ống kín và thép không gỉ 1Cr18Ni9Ti, 2Cr13 và corundum Al2O3, carbide không ăn mòn, và không có sợi, hạt và các tạp chất khác, độ nhớt động tại nhiệt độ hoạt động là ít hơn 5 × 10-6m2 / s của chất lỏng,cho độ nhớt động hơn 5 × 10-6m2 / s của chất lỏng, có thể là kiểm soát định lượng, báo động quá mức, vv, là một máy đo lưu lượng và năng lượng lý tưởng.

Đối tượng đo: dầu, chất lỏng hữu cơ, chất lỏng vô cơ, khí dầu mỏ hóa lỏng, khí tự nhiên, khí than và chất lỏng lạnh.

• Độ chính xác cao, thường lên đến ± 1%R, ± 0,5%R, độ chính xác cao lên đến 0,2%R
• Khả năng lặp lại tốt, khả năng lặp lại ngắn hạn lên đến 0,05% ~ 0,2%, trong việc giải quyết thương mại là sự lựa chọn ưu tiên của máy đo lưu lượng.
• Khả năng phát ra tín hiệu tần số xung, phù hợp với tổng hợp và kết nối với PC; không có sự dịch chuyển bằng không và chống nhiễu mạnh
• Tín hiệu tần số cao ((3 ~ 4KHz) có thể được thu được, độ phân giải tín hiệu mạnh.
• Phạm vi rộng, đường kính trung bình và lớn lên đến 1:20, cỡ nhỏ 1:10.
• Cấu trúc nhỏ gọn & bảo trì thuận tiện

• Khí dầu mỏ hóa lỏng, dầu tinh chế và dầu thô nhẹ vận chuyển và thu thập trạm, trạm đầu tiên và cuối cùng của đường ống dẫn dầu thô lớn để giải quyết thương mại.
• Được sử dụng rộng rãi trong dầu mỏ, hóa chất, luyện kim, giấy và các ngành công nghiệp khác để đo khối lượng lưu lượng chất lỏng và tổng khối lượng.

1. Theo chức năng thiết bị, máy đo lưu lượng tuabin KXTUF có thể được phân loại thành hai loại, đó là:
   • Bộ cảm biến dòng chảy tuabin/máy phát
   • Máy đo lưu lượng tua-bin tích hợp thông minh
2. Mô tả chức năng
   • Bộ cảm biến dòng chảy tuabin/máy phát
     Sản phẩm này không có chức năng chỉ thị địa phương, chỉ truyền từ xa tín hiệu dòng chảy.,khối lượng nhỏ, đặc biệt phù hợp để sử dụng cùng với chỉ số thứ cấp, PLC, DCS và các hệ thống điều khiển khác với máy tính.

Theo tín hiệu đầu ra, loại sản phẩm có thể được chia thành loại KXTUF-N và loại KXTUF-A.

• Máy đo lưu lượng tua-bin tích hợp thông minh
  Bản thân sản phẩm này với chức năng hiển thị cục bộ, hai đơn vị hiển thị có sẵn, theo chế độ cung cấp điện, cho dù với truyền tín hiệu từ xa,nó có thể được chia thành loại KXTUF-B và loại KXTUF-C.

KXTUF-B: Nguồn cung cấp điện 3.2V 10AH pin lithium (4 năm tuổi thọ), không có đầu ra tín hiệu.

KXTUF-C: Nguồn cấp điện đồng 24V bên ngoài, đầu ra 4-20 mA tín hiệu hiện tại hai dây tiêu chuẩn, giao tiếp RS485 hoặc HART tùy chọn.

Biểu đồ 1 (DN4 ~ DN10):Bộ cảm biến dòng chảy tua-bin loại nối dây (bao gồm cả đường ống thẳng).
Biểu đồ 2 (DN15~DN40):Sơ đồ kích thước cảm biến dòng chảy nối dây.
Biểu đồ 3 (DN4 ~ DN10):Hình vẽ cảm biến dòng chảy của tua-bin kết nối với sườn.
Phương pháp lắp đặt cảm biến theo các thông số kỹ thuật khác nhau, áp dụng kết nối sợi dây hoặc sợi vít, phương pháp lắp đặt được hiển thị trong sơ đồ 1, 2, 3.
