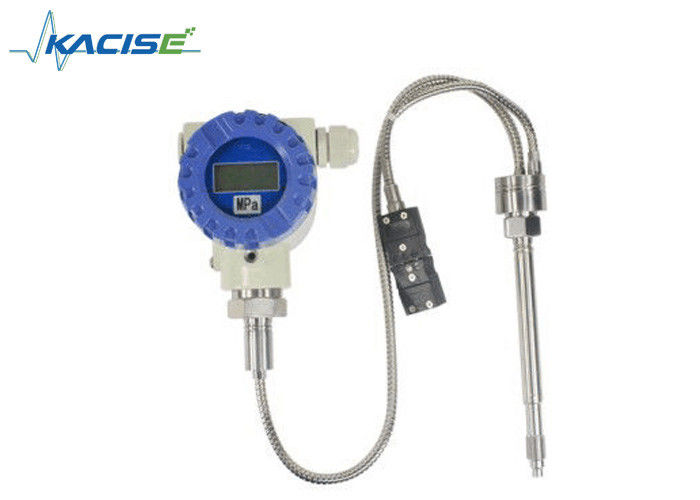

Dòng cứng Sanitary Melt Pressure Transducer Vật liệu không độc hại cho thiết bị chế biến thực phẩm
Mô tả
GX MPTD-5000 series Melt Pressure Transducer ((đường cứng & vệ sinh) có thể đo áp suất và nhiệt độ ở một điểm, có thể được sử dụng rộng rãi trong thiết bị quy trình Y học & Thực phẩm.Mô hình 5000T là với nhiệt cặp. Zero & span có thể được điều chỉnh; với tín hiệu khuếch đại có thể được kết nối với PLC. Nó có lợi thế của độ chính xác cao và đáng tin cậy, chất lượng tốt, hiệu chuẩn nội bộ 80%.
Tính năng
Ứng dụng
Thông số kỹ thuật
| Parameter | |
| Phạm vi | 0...3,5MPa đến 0...150MPa |
| Sản lượng | 3.33mV/V, 2.00mV/V |
| Độ chính xác | ±1,0%FS, ±1,5%FS |
| Nguồn cung cấp điện | 10VDC (6~12) VDC |
| Khả năng lặp lại | ± 0,2% FS |
| Kháng cầu | 350 ohm±10% |
| Áp suất quá tải | 1.5×FSO |
| Định chuẩn nội bộ | 80%±1,0% |
| Kháng cách nhiệt | 200MΩ @ 100Vdc |
| Tối đa. | 200°C |
| Vật liệu màng | Thép không gỉ phủ 15-5PH |
| Bộ kết nối điện | 5pin, 6pin |
| Bộ kết nối quy trình | 1/2 ′′-20UNF, M14 × 1.5, M18 × 1.5 (Dự kiến của khách hàng) |
Cấu trúc
MPTD-5000
MPTD-5000T
Hướng dẫn đặt hàng
| Mô hình | Phạm vi (bar) | Sản lượng | Sợi vít | Kết nối điện | Yêu cầu khác |
| MPTD-5000 ((T) | --- | --- | --- | --- | --- |
| Ví dụ: MPTD-5000-500Bar-3.33mV/V-M14×1.5-6PIN | |||||
Các biện pháp phòng ngừa cài đặt
Cài đặt
Phân kính của cảm biến là phần dễ bị hư hỏng nhất, xin vui lòng không thả nắp bảo vệ trước khi lắp đặt,và trong việc lắp đặt nên chú ý đến việc bảo vệ âm thanh cảm biến- Việc xử lý các lỗ gắn nên được xử lý theo các yêu cầu kỹ thuật của kích thước lỗ lắp đặt và bảng kích thước,để tránh lắp đặt lỗ không phải là tiêu chuẩn gây ra các vết trầy xước niêm mạc của cảm biến và tác động đến cảm biến hoạt động bình thường.
Phân hủy
Để đảm bảo rằng việc lắp đặt lỗ không bị bỏ lại sau vật thể vật chất ngoài kim loại hoặc nhựa, tất cả các cảm biến nên được tháo khỏi máy trước khi làm sạch máy ép,cảm biến chỉ có thể được tháo ra khi polyme ở trạng thái nóng chảy, loại bỏ và ngay lập tức sử dụng một miếng vải mềm để lau âm thanh của đầu dò cảm biến.có thể cung cấp lỗ cài đặt của công cụ làm sạch đặc biệt để làm sạch các vật liệu còn lại trong lỗ để tạo điều kiện cho việc cài đặt tiếp theo.
Khởi động
Đảm bảo thời gian sưởi ấm và nóng chảy đầy đủ trước khi khởi động thiết bị,để đảm bảo rằng tất cả các vật liệu trong phần màng của cảm biến trước khi làm việc máy ép là trong trạng thái nóng chảy.
Vị trí
Các đầu dò của cảm biến có thể chịu được nhiệt độ cao, nhưng nhiệt độ của vỏ phải dưới 80 ° C, do đó, trong quá trình lắp đặt và sử dụng,người sử dụng phải chú ý đến việc lắp đặt phần vỏ cảm biến cố định trong môi trường nhiệt độ phòngViệc cô lập vỏ và khu vực nhiệt độ cao là có lợi để cải thiện độ chính xác đo lường và tuổi thọ của cảm biến.
Hiệu ứng quá tải
Trong quá trình điều chỉnh áp suất thực tế, tốt nhất là trong áp suất định lượng, mặc dù cảm biến có một khả năng quá tải nhất định,nhưng quá tải thời gian dài sẽ ảnh hưởng đến độ chính xác đo của cảm biến và tuổi thọ.
Kết nối điện
Trong kết nối điện, cáp kết nối đầu ra tín hiệu của máy phát phải được kết nối riêng biệt thông qua khe cắm dây để tránh sự can thiệp của hiện trường.
Đúng và sai của lắp đặt lỗ kích thước sơ đồ sơ đồ
lỗ gắn
| Bị niêm phong bằng mặt phẳng | |||||
|
D1 | M18 × 15 | M22 × 15 | G3/8 | G3/4 |
| D2 | Φ10.2 | Φ16.1 | Φ10.2 | Φ18.3 | |
| D3 | Φ15.5 | Φ20.1 | Φ14.5 | Φ24.2 | |
| M | Φ19 | Φ23 | Φ17 | Φ28 | |
| A | 11 | 11 | 9 | 11 | |
| B | 13 | 13 | 10 | 14 | |
| C | 40 | 25 | 25 | 40 | |
| Đường dốc 45° | |||||
|
D1 | M12×1.5 | M14×1.5 | 1/2-20UNF | M18×1.5 |
| D2 | Φ8.1 | Φ8.1 | Φ8.1 | Φ10.2 | |
| D3 | Φ10.8 | Φ12.5 | Φ11 | Φ15.5 | |
| D4 | Φ13 | Φ15 | Φ14 | Φ19 | |
| A | 6 | 6 | 6 | 6 | |
| B | 9 | 9 | 9 | 11 | |
| C | 16 | 16 | 16 | 20 | |
Biểu đồ sơ đồ của kết nối điện
