Place of Origin:
China
Hàng hiệu:
Kacise
Chứng nhận:
CE / ISO / Explosion-proof
Model Number:
KTF

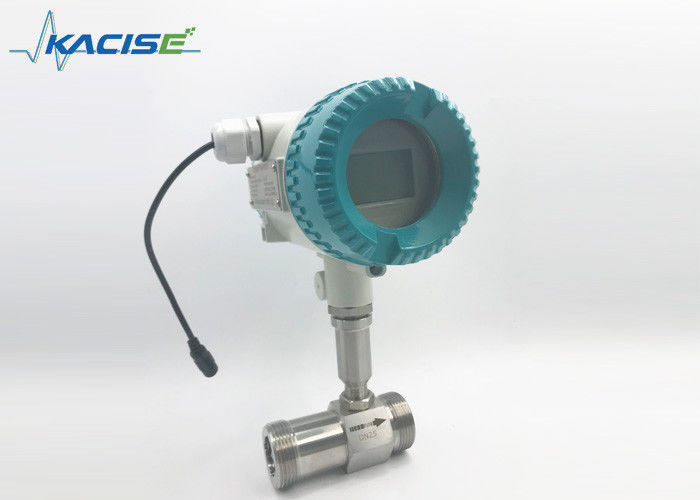

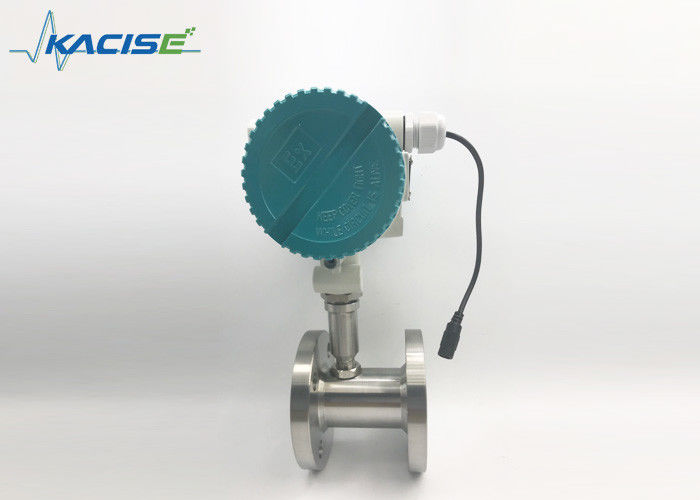

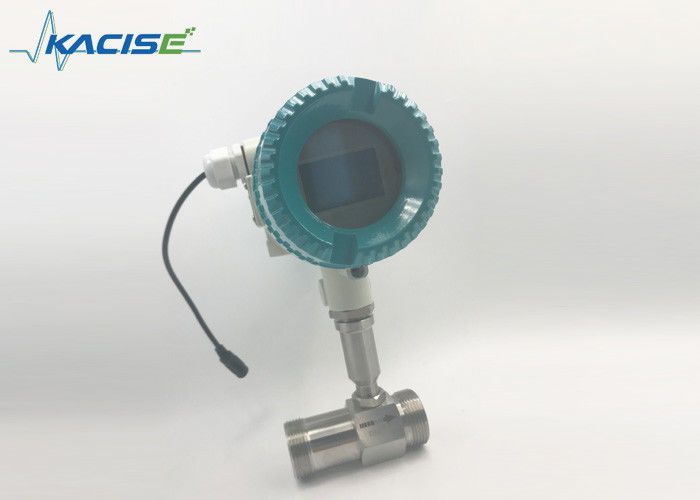

Máy đo lưu lượng tuabin LWGY-25 bằng thép không gỉ đầu ra tương tự 4-20mA
Sự miêu tả
Đồng hồ đo lưu lượng tuabin loại vệ sinhmột đồng hồ đo lưu lượng được ứng dụng rộng rãi trong các ngành công nghiệp dược phẩm, thực phẩm, đồ uống để đo lường, trộn, kiểm soát, chiết rót, v.v. Bộ phận quay của đồng hồ đo lưu lượng được làm bằng vật liệu đặc biệt có khả năng chống ăn mòn và chống gỉ tốt. Cấu trúc của đồng hồ đo lưu lượng được thiết kế đặc biệt và độ chính xác cũng như độ lặp lại của đồng hồ đo lưu lượng được phê duyệt rất nhiều. Sản phẩm còn có kết nối bảo trì dễ dàng, phù hợp với ngành dược phẩm và đồ uống.
Đặc trưng
Thông số kỹ thuật
| tham số | Giá trị | Đơn vị | |
|---|---|---|---|
| Đường kính | Chủ đề | 4, 6, 10, 15, 20, 25, 32, 40 | mm |
| Mặt bích (Kẹp) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125.150, 200 | mm | |
| Sự chính xác | ±1, ±0.5, ±0.2 (tùy chỉnh) | %R | |
| Tỷ lệ phạm vi | 1:10, 1:15, 1:20 | ||
| Vật liệu cảm biến | Thép không gỉ 304, 316(L), v.v. | ||
| Môi trường làm việc | Nhiệt độ trung bình. | -20~120 | °C |
| Nhiệt độ môi trường xung quanh | -10~55 | °C | |
| Độ ẩm tương đối | 5%~90% | ||
| Áp suất khí quyển | 86~106 | KPa | |
| Đầu ra tín hiệu |
Cảm biến: tín hiệu tần số xung, mức điện thấp<0,8V, mức cao>8V Máy phát: hai dây, tín hiệu dòng điện DC 4-20 mA |
||
| Giao diện liên lạc | RS485 | ||
| Nguồn điện |
Cảm biến: +12V DC, +24V DC (tùy chọn) Máy phát: +24V DC Loại chỉ báo cục bộ: pin lithium 3V tích hợp hoặc bên ngoài + 24VDC |
||
| Dây truyền tín hiệu | STVPV3×0,3 (3 dây), 2×0,3 (2 dây) | ||
| Khoảng cách truyền | Không quá 1000 | tôi | |
| Giao diện đường tín hiệu |
Loại cơ bản: Đầu nối Hausman hoặc dây 3 lõi; Loại chống cháy nổ: M20×1.5(F) |
||
| Lớp chống cháy nổ |
Loại cơ bản: chống cháy nổ; loại chống cháy nổ: ExdIIBT6 |
||
| Mức độ bảo vệ | IP65 | ||
Phạm vi đo & Áp suất làm việc
| Đường kính (mm) | Phạm vi tiêu chuẩn (m3/h) | Phạm vi mở rộng (m3/h) | Kết nối bình thường và xếp hạng áp suất (MPa) | Xếp hạng áp suất đặc biệt (MPa) (Kết nối mặt bích) |
|---|---|---|---|---|
| DN4 | 0,04 ~ 0,25 | 0,04 ~ 0,4 | Kết nối chủ đề/6.3 | 10, 16, 25 |
| DN6 | 0,1 ~ 0,6 | 0,06 ~ 0,6 | Kết nối chủ đề/6.3 | 10, 16, 25 |
| DN10 | 0,2 ~ 1,2 | 0,15 ~ 1,5 | Kết nối chủ đề/6.3 | 10, 16, 25 |
| DN15 | 0,6 ~ 6 | 0,4 ~ 8 | Kết nối chủ đề/6.3 | 4.0, 6.3, 10, 16, 25 |
| Kết nối mặt bích/2.5 | ||||
| DN20 | 0,8 ~ 8 | 0,45~9 | Kết nối chủ đề/6.3 | 4.0, 6.3, 10, 16, 25 |
| Kết nối mặt bích/2.5 | ||||
| DN25 | 1~10 | 0,5 ~ 10 | Kết nối chủ đề/6.3 | 4.0, 6.3, 10, 16, 25 |
| Kết nối mặt bích/2.5 | ||||
| DN32 | 1,5 ~ 15 | 0,8 ~ 15 | Kết nối chủ đề/6.3 | 4.0, 6.3, 10, 16, 25 |
| Kết nối mặt bích/2.5 | ||||
| DN40 | 2~20 | 1~20 | Kết nối chủ đề/6.3 | 4.0, 6.3, 10, 16, 25 |
| Kết nối mặt bích/2.5 | ||||
| DN50 | 4~40 | 2~40 | Kết nối mặt bích/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN65 | 7~70 | 4~70 | Kết nối mặt bích/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN80 | 10~100 | 5~100 | Kết nối mặt bích/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN100 | 20~200 | 10~200 | Kết nối mặt bích/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN125 | 25~250 | 13~250 | Kết nối mặt bích/1.6 | 2,5, 4,0, 6,3, 10, 16 |
| DN150 | 30~300 | 15~300 | Kết nối mặt bích/1.6 | 2,5, 4,0, 6,3, 10, 16 |
| DN200 | 80~800 | 40~800 | Kết nối mặt bích/1.6 | 2,5, 4,0, 6,3, 10, 16 |
Thông tin đặt hàng
| Người mẫu | Bình luận | |||||||
|---|---|---|---|---|---|---|---|---|
| KTF | ||||||||
| DN | 4 | 4mm | ||||||
| 6 | 6mm | |||||||
| 10 | 10 mm | |||||||
| 15 | 15 mm | |||||||
| 20 | 20 mm | |||||||
| 25 | 25mm | |||||||
| 32 | 32 mm | |||||||
| 40 | 40mm | |||||||
| 50 | 50mm | |||||||
| 65 | 65mm | |||||||
| 80 | 80mm | |||||||
| 100 | 100mm | |||||||
| 125 | 125 mm | |||||||
| 150 | 150mm | |||||||
| 200 | 200mm | |||||||
| Kiểu | N | Loại cảm biến: Nguồn +12V hoặc 24V, tín hiệu xung hệ thống 3 dây đầu ra | ||||||
| MỘT | Loại máy phát: Nguồn +24V, ngõ ra 2 dây 4-20 mA | |||||||
| B | Loại thông minh: pin lithium, chỉ báo cục bộ, không có tín hiệu đầu ra | |||||||
| C | Loại thông minh: Nguồn +24V, đèn báo cục bộ, 2 dây 4-20mA/xung đầu ra | |||||||
| C1 | Loại thông minh: Nguồn +24V, đèn báo cục bộ, giao tiếp RS485 | |||||||
| giao thức | ||||||||
| C2 | Loại thông minh: Nguồn +24V, đèn báo cục bộ, giao thức HART | |||||||
| Sự chính xác | 05 | 0,5 | ||||||
| 10 | 1.0 | |||||||
| 02 | 0.2 (Đơn hàng đặc biệt, thời gian giao hàng lâu) | |||||||
| Phạm vi | W | Phạm vi đo mở rộng | ||||||
| S | Phạm vi đo tiêu chuẩn | |||||||
| Chất liệu thân máy | S | 304 SS | ||||||
| L | 316 (L) SS | |||||||
| chống cháy nổ | N | Chống cháy nổ | ||||||
| E | Chống cháy nổ, ExdIIBT6 | |||||||
| Đánh giá áp suất | N | Bình thường | ||||||
| H (x) | Áp suất cao | |||||||
Bao bì
