Place of Origin:
China
Hàng hiệu:
Kacise
Chứng nhận:
CE / ISO / Explosion-proof
Model Number:
KTF

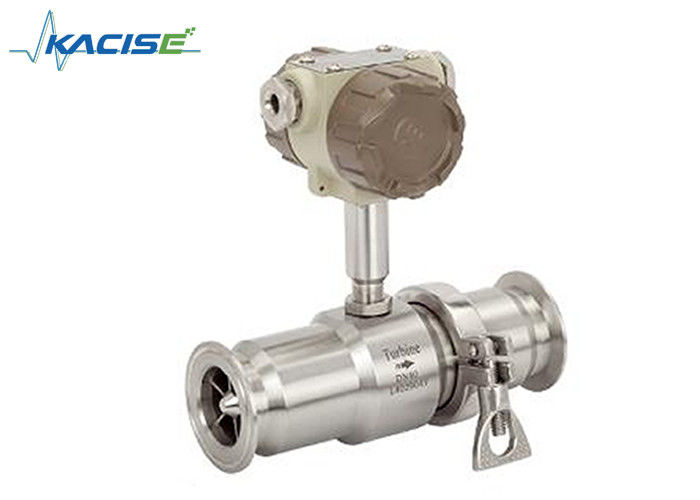

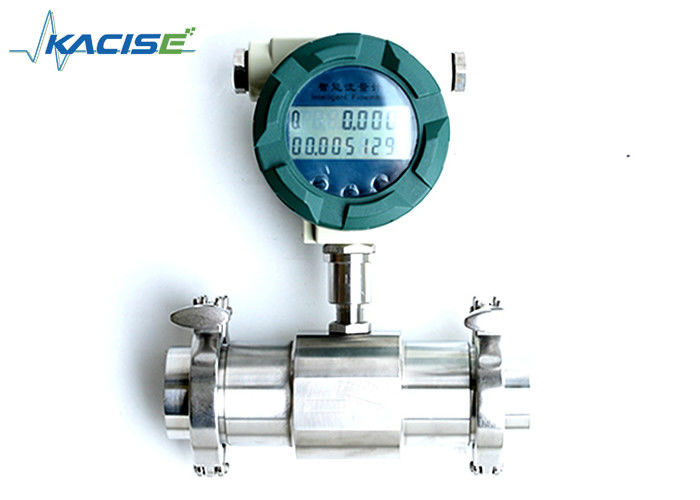

Đồng hồ đo lưu lượng tuabin là thiết bị đo lưu lượng được ứng dụng rộng rãi trong các ngành công nghiệp như dược phẩm, thực phẩm và đồ uống. Nó phục vụ nhiều mục đích khác nhau, bao gồm đo lường, phân mẻ, kiểm soát và chiết rót. Các tính năng và đặc điểm chính của đồng hồ đo lưu lượng tuabin bao gồm:
Vật liệu bộ phận quay: Bộ phận quay của đồng hồ đo lưu lượng được làm từ vật liệu đặc biệt nổi tiếng với khả năng chống ăn mòn và chống gỉ tuyệt vời. Điều này đảm bảo độ bền và tuổi thọ cao trong môi trường công nghiệp đầy thách thức.
Thiết kế kết cấu: Đồng hồ đo lưu lượng có cấu trúc được thiết kế đặc biệt giúp nâng cao độ chính xác và độ lặp lại. Thiết kế này rất quan trọng để đạt được các phép đo lưu lượng chính xác và đáng tin cậy trong các quy trình công nghiệp.
Ứng dụng: Đồng hồ đo lưu lượng đặc biệt phù hợp cho các ứng dụng trong ngành dược phẩm và đồ uống, nơi độ chính xác và vệ sinh là những yếu tố quan trọng.
Đặc tính chống ăn mòn: Với việc lựa chọn vật liệu và cân nhắc về thiết kế, đồng hồ đo lưu lượng có khả năng chống ăn mòn, khiến nó phù hợp để xử lý các chất lỏng khác nhau mà không ảnh hưởng đến độ chính xác.
Bảo trì dễ dàng: Đồng hồ đo lưu lượng được thiết kế để bảo trì dễ dàng, tạo điều kiện thuận lợi cho việc sử dụng nó trong môi trường công nghiệp, nơi cần bảo trì nhanh chóng và thuận tiện.
Tính linh hoạt: Đồng hồ đo lưu lượng tuabin rất linh hoạt, cho phép thực hiện nhiều ứng dụng như đo lường, phân mẻ, điều khiển và làm đầy. Khả năng thích ứng của nó làm cho nó trở thành một công cụ có giá trị trong các quy trình công nghiệp khác nhau.
Đo chính xác: Đồng hồ đo lưu lượng được thiết kế để cung cấp các phép đo lưu lượng chính xác và đáng tin cậy, đáp ứng các yêu cầu về độ chính xác của các ngành như dược phẩm, thực phẩm và đồ uống.
Nhìn chung, Đồng hồ đo lưu lượng tuabin nổi bật về độ bền, độ chính xác và sự phù hợp đối với các ngành công nghiệp mà việc duy trì các tiêu chuẩn vệ sinh là rất quan trọng.
| tham số | Giá trị | Đơn vị | |
|
Đường kính |
Chủ đề | 4, 6, 10, 15, 20, 25, 32, 40 | mm |
| Mặt bích (Kẹp) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125.150, 200 | mm | |
| Sự chính xác | ±1, ±0.5, ±0.2 (tùy chỉnh) | %R | |
| Tỷ lệ phạm vi | 1:10, 1:15, 1:20 | ||
| Vật liệu cảm biến | Thép không gỉ 304, 316(L), v.v. | ||
|
Đang làm việc môi trường |
Nhiệt độ trung bình. | -20~120 | °C |
| Nhiệt độ môi trường xung quanh | -10~55 | °C | |
| Độ ẩm tương đối | 5%~90% | ||
| Áp suất khí quyển | 86~106 | KPa | |
| Đầu ra tín hiệu |
Cảm biến: tín hiệu tần số xung, mức điện thấp<0,8V, mức cao>8V Máy phát: hai dây, tín hiệu dòng điện DC 4-20 mA |
||
| Giao diện liên lạc | RS485 | ||
|
Nguồn điện |
Cảm biến: +12V DC, +24V DC (tùy chọn) Máy phát: +24V DC Loại chỉ báo cục bộ: pin lithium 3V tích hợp hoặc bên ngoài + 24VDC |
||
| Dây truyền tín hiệu | STVPV3×0,3 (3 dây), 2×0,3 (2 dây) | ||
| Khoảng cách truyền | Không quá 1000 | tôi | |
| Giao diện đường tín hiệu |
Loại cơ bản: Đầu nối Hausman hoặc dây 3 lõi; Loại chống cháy nổ: M20×1.5(F) |
||
| Lớp chống cháy nổ |
Loại cơ bản: chống cháy nổ; loại chống cháy nổ: ExdIIBT6 |
||
| Mức độ bảo vệ | IP65 | ||
|
Đường kính (mm) |
Phạm vi tiêu chuẩn (m3/h) | Phạm vi mở rộng (m3/h) |
Kết nối bình thường & Đánh giá áp suất (MPa) |
Xếp hạng áp suất đặc biệt (MPa) (Kết nối mặt bích) |
| DN4 | 0,04 ~ 0,25 | 0,04 ~ 0,4 | Kết nối chủ đề/6.3 | 10, 16, 25 |
| DN6 | 0,1 ~ 0,6 | 0,06 ~ 0,6 | Kết nối chủ đề/6.3 | 10, 16, 25 |
| DN10 | 0,2 ~ 1,2 | 0,15 ~ 1,5 | Kết nối chủ đề/6.3 | 10, 16, 25 |
| DN15 | 0,6 ~ 6 | 0,4 ~ 8 | Kết nối chủ đề/6.3 | 4.0, 6.3, 10, 16, 25 |
| Kết nối mặt bích/2.5 | ||||
| DN20 | 0,8 ~ 8 | 0,45~9 | Kết nối chủ đề/6.3 | 4.0, 6.3, 10, 16, 25 |
| Kết nối mặt bích/2.5 | ||||
| DN25 | 1~10 | 0,5 ~ 10 | Kết nối chủ đề/6.3 | 4.0, 6.3, 10, 16, 25 |
| Kết nối mặt bích/2.5 | ||||
| DN32 | 1,5 ~ 15 | 0,8 ~ 15 | Kết nối chủ đề/6.3 | 4.0, 6.3, 10, 16, 25 |
| Kết nối mặt bích/2.5 | ||||
| DN40 | 2~20 | 1~20 | Kết nối chủ đề/6.3 | 4.0, 6.3, 10, 16, 25 |
| Kết nối mặt bích/2.5 | ||||
| DN50 | 4~40 | 2~40 | Kết nối mặt bích/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN65 | 7~70 | 4~70 | Kết nối mặt bích/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN80 | 10~100 | 5~100 | Kết nối mặt bích/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN100 | 20~200 | 10~200 | Kết nối mặt bích/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN125 | 25~250 | 13~250 | Kết nối mặt bích/1.6 | 2,5, 4,0, 6,3, 10, 16 |
| DN150 | 30~300 | 15~300 | Kết nối mặt bích/1.6 | 2,5, 4,0, 6,3, 10, 16 |
| DN200 | 80~800 | 40~800 | Kết nối mặt bích/1.6 | 2,5, 4,0, 6,3, 10, 16 |
Sơ đồ 1 (DN4~DN10):Cảm biến lưu lượng tuabin loại kết nối ren (bao gồm cả phần ống thẳng).
Sơ đồ2 (DN15~DN40):Bản vẽ kích thước cảm biến lưu lượng được kết nối bằng ren.
Sơ đồ3 (DN4~DN10):Bản vẽ cảm biến lưu lượng tuabin kết nối mặt bích.
Phương pháp lắp đặt cảm biến theo các thông số kỹ thuật khác nhau, Áp dụng kết nối ren hoặc mặt bích, phương pháp lắp đặt được thể hiện trong sơ đồ 1, 2, 3
| Đường kính (mm) | L(mm) | G | K(mm) | Đ(mm) | n(lỗ) |
| 4 | 295 | G1/2 | |||
| 6 | 330 | G1/2 | |||
| 10 | 450 | G1/2 | |||
| 15 | 75 | G1 | Φ65 | Φ14 | 4 |
| 20 | 80 | G1 | Φ75 | Φ14 | 4 |
| 25 | 100 | G5/4 | Φ85 | Φ14 | 4 |
| 32 | 140 | G2 | Φ100 | Φ14 | 4 |
| 40 | 140 | G2 | Φ110 | Φ18 | 4 |
| 50 | 150 | Φ125 | Φ18 | 4 | |
| 65 | 170 | Φ145 | Φ18 | 4 | |
| 80 | 200 | Φ160 | Φ18 | 8 | |
| 100 | 220 | Φ180 | Φ18 | 8 | |
| 125 | 250 | Φ210 | Φ18 | 8 | |
| 150 | 300 | Φ240 | Φ22 | 8 | |
| 200 | 360 | Φ295 | Φ22 | 12 |
| Người mẫu | Bình luận | |||||||
| KTF | ||||||||
| DN | 4 | 4mm | ||||||
| 6 | 6mm | |||||||
| 10 | 10 mm | |||||||
| 15 | 15 mm | |||||||
| 20 | 20 mm | |||||||
| 25 | 25mm | |||||||
| 32 | 32 mm | |||||||
| 40 | 40mm | |||||||
| 50 | 50mm | |||||||
| 65 | 65mm | |||||||
| 80 | 80mm | |||||||
| 100 | 100mm | |||||||
| 125 | 125 mm | |||||||
| 150 | 150mm | |||||||
| 200 | 200mm | |||||||
| Kiểu | N | Loại cảm biến: Nguồn +12V hoặc 24V, tín hiệu xung hệ thống 3 dây đầu ra | ||||||
| MỘT | Loại máy phát: Nguồn +24V, ngõ ra 2 dây 4-20 mA | |||||||
| B | Loại thông minh: pin lithium, chỉ báo cục bộ, không có tín hiệu đầu ra | |||||||
| C | Loại thông minh: Nguồn +24V, đèn báo cục bộ, 2 dây 4-20mA/xung đầu ra | |||||||
| C1 | Loại thông minh: Nguồn +24V, đèn báo cục bộ, giao tiếp RS485 | |||||||
| giao thức | ||||||||
| C2 | Loại thông minh: Nguồn +24V, đèn báo cục bộ, giao thức HART | |||||||
| Sự chính xác | 05 | 0,5 | ||||||
| 10 | 1.0 | |||||||
| 02 | 0.2 (Đơn hàng đặc biệt, thời gian giao hàng lâu) | |||||||
| Phạm vi | W | Phạm vi đo mở rộng | ||||||
| S | Phạm vi đo tiêu chuẩn | |||||||
| Vật liệu cơ thể | S | 304 SS | ||||||
| L | 316 (L) SS | |||||||
| chống cháy nổ | N | Chống cháy nổ | ||||||
| E | Chống cháy nổ, ExdIIBT6 | |||||||
| Đánh giá áp suất | N | Bình thường | ||||||
| H (x) | Áp suất cao | |||||||
