Place of Origin:
China
Hàng hiệu:
Kacise
Chứng nhận:
Intrinsically safe, explosion proof, CE certificate
Model Number:
GXPS800

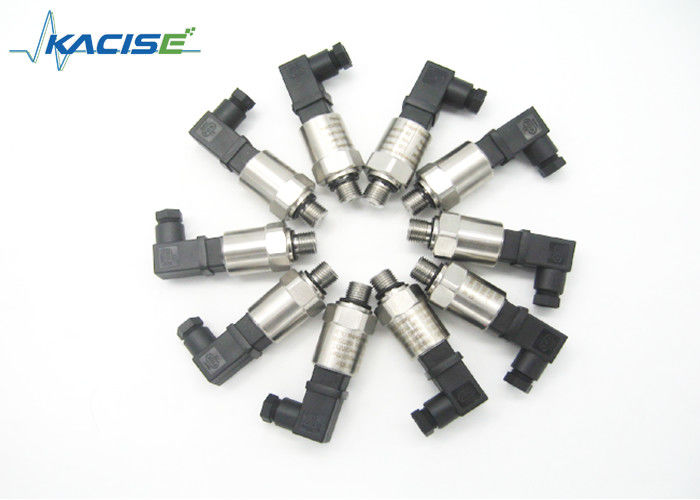

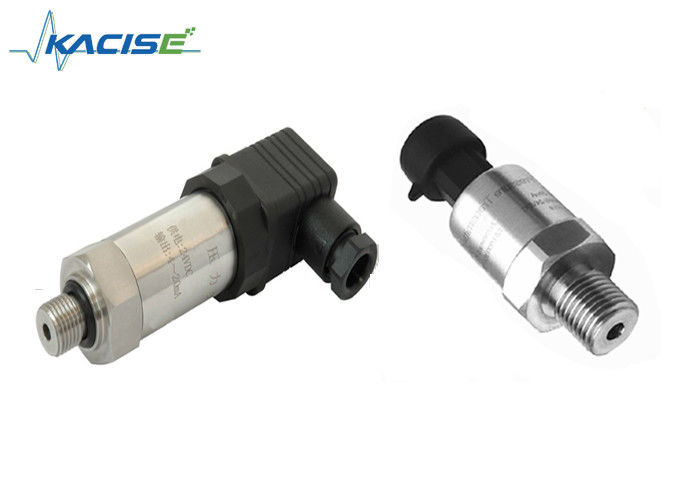

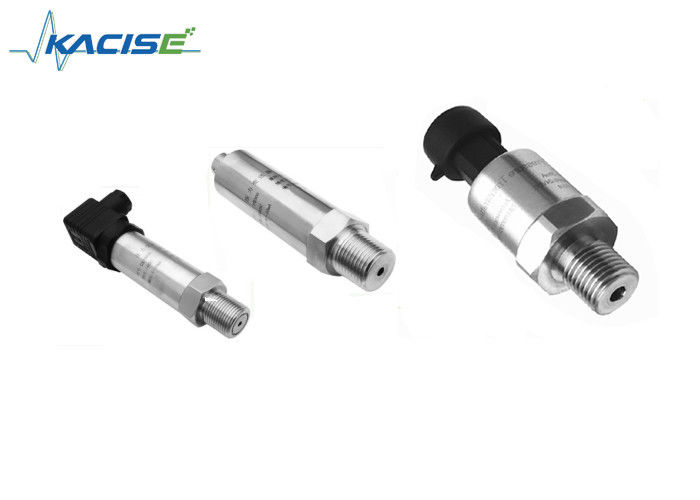

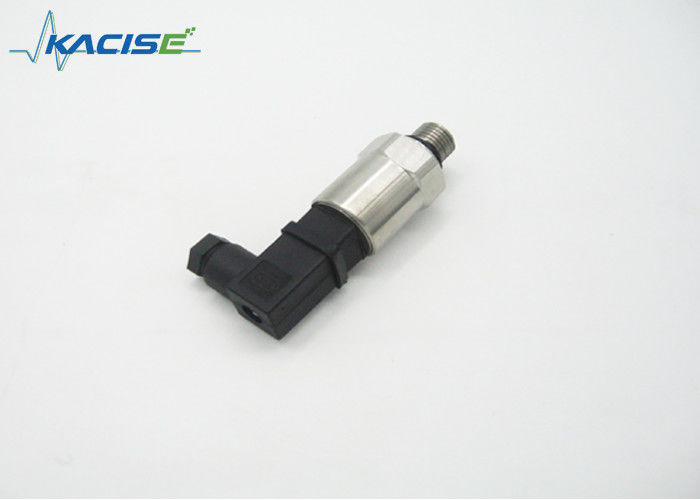

Đầu ra DC và AC GXPS800-Series ±0,1 Lõi màng phún xạ có độ chính xác
Cảm biến áp suất có cáp chống nước cho động cơ ô tô
Ứng dụng
Tính năng
Giới thiệu
Máy phát áp suất màng phún xạ dòng GXPS800 là sản phẩm có nhiệt độ cao, phạm vi rộng, độ chính xác cao. Được sử dụng rộng rãi trong phát hiện khí, áp suất chất lỏng, như nước, dầu, chất lỏng và khí ăn mòn nhẹ.
Lõi màng phún xạ đề cập đến việc sử dụng các phương pháp hóa học, trong thân lõi trên thân đàn hồi bằng phương pháp hóa học, phún xạ một lớp chất cách điện, sau đó phún xạ về việc sử dụng một bộ phép đo trên cầu Wheatstone kim loại mỏng cách điện và điện trở bù nhiệt độ, và cuối cùng được phủ một lớp vật liệu cách điện phía trên điện trở màng kim loại. Khi thân lõi do biến dạng đàn hồi áp suất xảy ra trong thân đàn hồi, một màng mỏng kim loại, cầu Wheatstone phún xạ cùng với biến dạng xảy ra để tạo ra đầu ra tuyến tính.
Giao diện điện tử và định nghĩa tín hiệu
| Kết nối điện | |||||
| 2 dây | 3 dây | 4 dây | Cáp | Hirschmann | phích cắm không khí |
| Quyền lực | Quyền lực | Sức mạnh+ | Màu đỏ | 1 | 1 |
| đầu ra | đầu ra | Đầu ra+ | Màu xanh da trời | 2 | 2 |
| Mặt đất điện | Quyền lực - | Đen | 3 | 3 | |
| Đầu ra- | Màu xanh lá | ||||
| Được che chắn | được che chắn | Được che chắn | Màu vàng | 4 | |
tham số
| Thông số kỹ thuật. | Giá trị | ||||
| Phạm vi áp suất | -0,1.....-0,01MPa......200MPa | ||||
| Áp lực tải | Áp suất giá trị danh nghĩa gấp 2 lần (1,5X) | ||||
| Áp lực vỡ | Áp suất giá trị danh nghĩa gấp 4 lần (3X) | ||||
| Sự chính xác | ±0,1%FS, ±0,25%FS, ±0,5%FS | ||||
| Sự ổn định | Giá trị điển hình 0,25%FS/năm, Max. 0,4% FS | ||||
| Nhiệt độ hoạt động | -50°C~150°C | ||||
| Nhiệt độ bù | -20°C~120°C | ||||
| Khả năng tương thích trung bình | Tất cả các phương tiện Caustic tương thích với 1Cr18Ni9Ti | ||||
| Hiệu suất điện | Hệ thống 2 dây Hệ thống 3/4 dây | ||||
| Tín hiệu đầu ra | 4~20mA,0~20mA,0~10mA,0~5V | 0 ~ 10V | |||
| Nguồn điện | 12~30Vdc,0-30VDC,1-5V,0,5-3V | ||||
| Áp lực tải | (U-10)/0,02(Ω) | >20kΩ | |||
| cách nhiệt | >100M Ω@50V | ||||
| Sức mạnh điện | 500V@60 giây | ||||
| Rung/Tác Động | 10g/5~2000Hz, trục X/Y/Z20g sin 11ms | ||||
| Áp lực bền | 2×106vòng áp suất @25°C | ||||
| Kết nối điện | Hirsmann, phích cắm khí, cáp cố định, cáp chống nước | ||||
| Phạm vi hiển thị | -999~1999 | ||||
| Cổng áp suất | M20×1.5, G1/4, G1/2, R1/2, NPT1/2, NPT1/4 | ||||
| Loại áp suất | G, S | Thời gian đáp ứng: 10ms | |||
| EMI/EMC | EMI: EN50081-1/-2; EMC: EN50082-2 | ||||
