Place of Origin:
China
Hàng hiệu:
Kacise
Chứng nhận:
CE / ISO / Explosion-proof
Model Number:
KTF

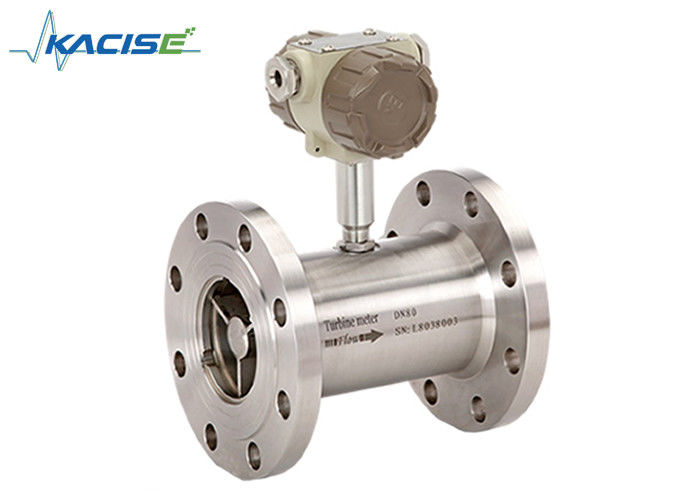

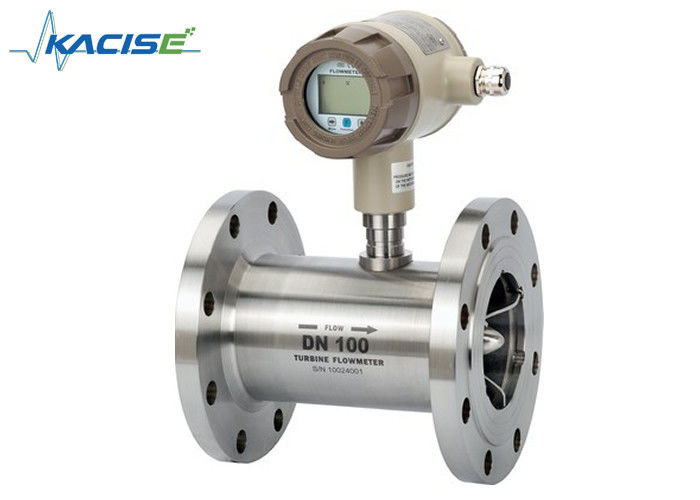

Đồng hồ đo lưu lượng tuabin một loại đồng hồ đo lưu lượng được ứng dụng rộng rãi trong các ngành công nghiệp dược phẩm, thực phẩm, đồ uống để đo lường, trộn mẻ, kiểm soát, chiết rót, v.v. Bộ phận quay của đồng hồ đo lưu lượng được làm bằng vật liệu đặc biệt có tính năng chống ăn mòn và chống gỉ tốt. Cấu trúc của đồng hồ đo lưu lượng được thiết kế đặc biệt và độ chính xác cũng như độ lặp lại của đồng hồ đo lưu lượng được phê duyệt rất nhiều. Sản phẩm còn có kết nối bảo trì dễ dàng, phù hợp với ngành dược phẩm và đồ uống.
| tham số | Giá trị | Đơn vị | |
|
Đường kính |
Chủ đề | 4, 6, 10, 15, 20, 25, 32, 40 | mm |
| Mặt bích (Kẹp) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125.150, 200 | mm | |
| Sự chính xác | ±1, ±0.5, ±0.2 (tùy chỉnh) | %R | |
| Tỷ lệ phạm vi | 1:10, 1:15, 1:20 | ||
| Vật liệu cảm biến | Thép không gỉ 304, 316(L), v.v. | ||
|
Đang làm việc môi trường |
Nhiệt độ trung bình. | -20~120 | °C |
| Nhiệt độ môi trường xung quanh | -10~55 | °C | |
| Độ ẩm tương đối | 5%~90% | ||
| Áp suất khí quyển | 86~106 | KPa | |
| Đầu ra tín hiệu |
Cảm biến: tín hiệu tần số xung, mức điện thấp<0,8V, mức cao>8V Máy phát: hai dây, tín hiệu dòng điện DC 4-20 mA |
||
| Giao diện liên lạc | RS485 | ||
|
Nguồn điện |
Cảm biến: +12V DC, +24V DC (tùy chọn) Máy phát: +24V DC Loại chỉ báo cục bộ: pin lithium 3V tích hợp hoặc bên ngoài + 24VDC |
||
| Dây truyền tín hiệu | STVPV3×0,3 (3 dây), 2×0,3 (2 dây) | ||
| Khoảng cách truyền | Không quá 1000 | tôi | |
| Giao diện đường tín hiệu |
Loại cơ bản: Đầu nối Hausman hoặc dây 3 lõi; Loại chống cháy nổ: M20×1.5(F) |
||
| Lớp chống cháy nổ |
Loại cơ bản: chống cháy nổ; loại chống cháy nổ: ExdIIBT6 |
||
| Mức độ bảo vệ | IP65 | ||
|
Đường kính (mm) |
Phạm vi tiêu chuẩn (m3/h) | Phạm vi mở rộng (m3/h) |
Kết nối bình thường & Đánh giá áp suất (MPa) |
Xếp hạng áp suất đặc biệt (MPa) (Kết nối mặt bích) |
| DN4 | 0,04 ~ 0,25 | 0,04 ~ 0,4 | Kết nối chủ đề/6.3 | 10, 16, 25 |
| DN6 | 0,1 ~ 0,6 | 0,06 ~ 0,6 | Kết nối chủ đề/6.3 | 10, 16, 25 |
| DN10 | 0,2 ~ 1,2 | 0,15 ~ 1,5 | Kết nối chủ đề/6.3 | 10, 16, 25 |
| DN15 | 0,6 ~ 6 | 0,4 ~ 8 | Kết nối chủ đề/6.3 | 4.0, 6.3, 10, 16, 25 |
| Kết nối mặt bích/2.5 | ||||
| DN20 | 0,8 ~ 8 | 0,45~9 | Kết nối chủ đề/6.3 | 4.0, 6.3, 10, 16, 25 |
| Kết nối mặt bích/2.5 | ||||
| DN25 | 1~10 | 0,5 ~ 10 | Kết nối chủ đề/6.3 | 4.0, 6.3, 10, 16, 25 |
| Kết nối mặt bích/2.5 | ||||
| DN32 | 1,5 ~ 15 | 0,8 ~ 15 | Kết nối chủ đề/6.3 | 4.0, 6.3, 10, 16, 25 |
| Kết nối mặt bích/2.5 | ||||
| DN40 | 2~20 | 1~20 | Kết nối chủ đề/6.3 | 4.0, 6.3, 10, 16, 25 |
| Kết nối mặt bích/2.5 | ||||
| DN50 | 4~40 | 2~40 | Kết nối mặt bích/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN65 | 7~70 | 4~70 | Kết nối mặt bích/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN80 | 10~100 | 5~100 | Kết nối mặt bích/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN100 | 20~200 | 10~200 | Kết nối mặt bích/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN125 | 25~250 | 13~250 | Kết nối mặt bích/1.6 | 2,5, 4,0, 6,3, 10, 16 |
| DN150 | 30~300 | 15~300 | Kết nối mặt bích/1.6 | 2,5, 4,0, 6,3, 10, 16 |
| DN200 | 80~800 | 40~800 | Kết nối mặt bích/1.6 | 2,5, 4,0, 6,3, 10, 16 |
Sơ đồ 1 (DN4~DN10):Cảm biến lưu lượng tuabin loại kết nối ren (bao gồm cả phần ống thẳng).
Sơ đồ 2 (DN15~DN40):Bản vẽ kích thước cảm biến lưu lượng được kết nối bằng ren.
Sơ đồ 3 (DN4~DN10):Bản vẽ cảm biến lưu lượng tuabin kết nối mặt bích.
Phương pháp lắp đặt cảm biến theo các thông số kỹ thuật khác nhau, Áp dụng kết nối ren hoặc mặt bích, phương pháp lắp đặt được thể hiện trong sơ đồ 1, 2, 3
| Đường kính (mm) | L(mm) | G | K(mm) | Đ(mm) | n(lỗ) |
| 4 | 295 | G1/2 | |||
| 6 | 330 | G1/2 | |||
| 10 | 450 | G1/2 | |||
| 15 | 75 | G1 | Φ65 | Φ14 | 4 |
| 20 | 80 | G1 | Φ75 | Φ14 | 4 |
| 25 | 100 | G5/4 | Φ85 | Φ14 | 4 |
| 32 | 140 | G2 | Φ100 | Φ14 | 4 |
| 40 | 140 | G2 | Φ110 | Φ18 | 4 |
| 50 | 150 | Φ125 | Φ18 | 4 | |
| 65 | 170 | Φ145 | Φ18 | 4 | |
| 80 | 200 | Φ160 | Φ18 | 8 | |
| 100 | 220 | Φ180 | Φ18 | 8 | |
| 125 | 250 | Φ210 | Φ18 | 8 | |
| 150 | 300 | Φ240 | Φ22 | 8 | |
| 200 | 360 | Φ295 | Φ22 | 12 |
| Người mẫu | Bình luận | |||||||
| KTF | ||||||||
| DN | 4 | 4mm | ||||||
| 6 | 6mm | |||||||
| 10 | 10mm | |||||||
| 15 | 15mm | |||||||
| 20 | 20 mm | |||||||
| 25 | 25mm | |||||||
| 32 | 32mm | |||||||
| 40 | 40mm | |||||||
| 50 | 50mm | |||||||
| 65 | 65mm | |||||||
| 80 | 80mm | |||||||
| 100 | 100mm | |||||||
| 125 | 125mm | |||||||
| 150 | 150 mm | |||||||
| 200 | 200mm | |||||||
| Kiểu | N | Loại cảm biến: Nguồn +12V hoặc 24V, tín hiệu xung hệ thống 3 dây đầu ra | ||||||
| MỘT | Loại máy phát: Nguồn +24V, ngõ ra 2 dây 4-20 mA | |||||||
| B | Loại thông minh: pin lithium, chỉ báo cục bộ, không có tín hiệu đầu ra | |||||||
| C | Loại thông minh: Nguồn +24V, đèn báo cục bộ, 2 dây 4-20mA/xung đầu ra | |||||||
| C1 | Loại thông minh: Nguồn +24V, đèn báo cục bộ, giao tiếp RS485 | |||||||
| giao thức | ||||||||
| C2 | Loại thông minh: Nguồn +24V, đèn báo cục bộ, giao thức HART | |||||||
| Sự chính xác | 05 | 0,5 | ||||||
| 10 | 1.0 | |||||||
| 02 | 0.2 (Đơn hàng đặc biệt, thời gian giao hàng lâu) | |||||||
| Phạm vi | W | Phạm vi đo mở rộng | ||||||
| S | Phạm vi đo tiêu chuẩn | |||||||
| Chất liệu thân máy | S | 304 SS | ||||||
| L | 316 (L) SS | |||||||
| chống cháy nổ | N | Chống cháy nổ | ||||||
| E | Chống cháy nổ, ExdIIBT6 | |||||||
| Đánh giá áp suất | N | Bình thường | ||||||
| H (x) | Áp suất cao | |||||||
