Place of Origin:
China
Hàng hiệu:
Kacise
Chứng nhận:
CE / ISO / Explosion-proof
Model Number:
KTF
Đồng hồ đo lưu lượng tuabin KTF sử dụng công nghệ vi xử lý đơn chip công suất thấp tiên tiến được phát triển cảm biến lưu lượng tuabin và tích hợp bộ tổng hiển thị của đồng hồ thông minh mới, với cấu trúc nhỏ gọn, số đọc trực quan rõ ràng, độ tin cậy cao, không bị nhiễu điện từ bên ngoài, chống sét, lợi thế chi phí thấp rõ ràng, nó được sử dụng rộng rãi để đo ống kín và thép không gỉ 1Cr18Ni9Ti, 2Cr13 và corundum Al2O3, cacbua không bị ăn mòn và không có sợi, hạt và tạp chất khác, độ nhớt động học ở mức tối đa nhiệt độ hoạt động nhỏ hơn 5 × 10-6m2 / giây chất lỏng, đối với độ nhớt động học lớn hơn 5 × 10-6m2 / giây chất lỏng, có thể kiểm soát định lượng, báo động quá mức, v.v., là máy đo lưu lượng và năng lượng lý tưởng.
Đối tượng đo: dầu, chất lỏng hữu cơ, chất lỏng vô cơ, khí dầu mỏ hóa lỏng, khí tự nhiên, khí than và chất lỏng đông lạnh.

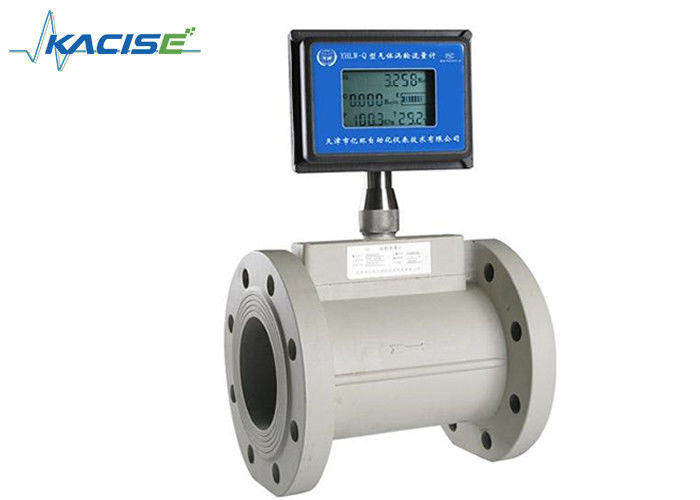

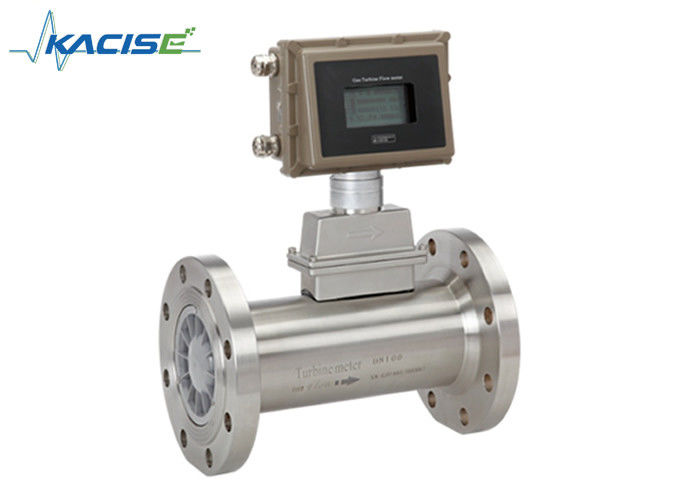

Hoạt động của Máy đo tuabin khí dòng KTFG dựa trên việc đo vận tốc của khí. Khí chảy được tăng tốc và điều hòa nhờ phần làm thẳng của đồng hồ. Các cánh gạt thẳng chuẩn bị biên dạng dòng khí bằng cách loại bỏ. xoáy, nhiễu loạn và không đối xứng không mong muốn trước khi khí chảy vào bánh tuabin. Lực động của dòng chất lỏng làm cho rôto quay.
Bánh tuabin được gắn trên trục chính, có vòng bi đặc biệt có độ chính xác cao, ma sát thấp. Bánh tuabin có các cánh xoắn có góc xác định so với dòng khí. Khí được điều hòa và tăng tốc dẫn động bánh tuabin với vận tốc góc tỷ lệ thuận với vận tốc khí.
Đồng hồ đo lưu lượng tuabin khí dòng KTFG được sử dụng rộng rãi để đo khí tự nhiên, khí than, khí hóa lỏng và khí hydrocarbon nhẹ, v.v.
| Thông số | Sự miêu tả | |
|---|---|---|
| DN (mm) & Kết nối | 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 kết nối mặt bích 25, kết nối ren 40 | |
| Sự chính xác | ±1,5%, ±1,0% hoặc ±0,75% (cần đặt hàng đặc biệt) | |
| Tỷ lệ phạm vi | 1:10; 1:20; 1:30 | |
| Vật liệu dụng cụ | Thân máy: SS304; Cánh quạt: ABS chống ăn mòn hoặc hợp kim nhôm chất lượng cao; Chỉ số: nhôm đúc | |
| Nhiệt độ trung bình ( oC) | -30oC ~ +80oC / -86°F ~ +176°F | |
| Điều kiện môi trường xung quanh | Nhiệt độ: -20oC~ +60oC / -68°F ~ +140°F Độ ẩm tương đối: 5% ~ 90%, Áp suất khí quyển: 86 ~ 106 KPa | |
| Tín hiệu đầu ra | Cảm biến: tín hiệu tần số xung, mức thấp dưới 0,8V, mức cao hơn 8V Bộ phát: tín hiệu dòng điện một chiều 4-20mA hai dây | |
| Nguồn điện | Cảm biến: +12V DC, +24V DC (tùy chọn) Bộ phát: +24V DC Loại chỉ báo cục bộ: pin lithium 3V tích hợp | |
| Đường truyền tín hiệu | STVPV3×0,3 (3 dây), 2×0,3 (2 dây) | |
| Khoảng cách truyền | Không quá 1000 m | |
| Giao diện đường tín hiệu | M20×1.5(F) | |
| Lớp chống cháy nổ | ExdIIBT6 | |
| Cấp độ bảo vệ | IP65 | |
Mô hình nên được lựa chọn theo áp suất danh nghĩa, áp suất tối đa trung bình, nhiệt độ trung bình, thành phần trung bình, phạm vi dòng chảy và đầu ra tín hiệu.
Phạm vi lưu lượng làm việc phải là (20% đến 80%) Qmax.
Đầu ra tín hiệu tiêu chuẩn: đầu ra tín hiệu xung (ws) 3 dây, đầu ra tín hiệu dòng tiêu chuẩn (thẻ IC) hoặc đầu ra giao tiếp RS485; vui lòng ghi rõ khi đặt hàng.
| Người mẫu | Bình luận | ||||||
|---|---|---|---|---|---|---|---|
| KTFG | |||||||
| Kiểu | N | Loại cảm biến: +12V hoặc 24V, xuất tín hiệu xung 3 dây | |||||
| MỘT | Loại máy phát: +24V, ngõ ra 2 dây 4-20 mA | ||||||
| B | Loại thông minh: pin lithium, chỉ báo cục bộ không có đầu ra | ||||||
| C | Loại thông minh: +24V, chỉ thị cục bộ, đầu ra hai dây 4-20mA | ||||||
| S | Loại thông minh: Tích hợp bù T & P, chỉ báo cục bộ bằng tín hiệu từ xa | ||||||
| DN | 25 | DN 25mm | |||||
| 40 | DN 40mm | ||||||
| 50 | DN 50mm | ||||||
| 65 | DN 65 mm | ||||||
| 80 | DN 80mm | ||||||
| 100 | DN 100mm | ||||||
| 125 | DN 125mm | ||||||
| 150 | DN 150mm | ||||||
| 200 | DN 200mm | ||||||
| 250 | DN 250mm | ||||||
| 300 | DN 300mm | ||||||
| Phạm vi | W(x) | Phạm vi mở rộng, xem Bảng 2 | |||||
| S (x) | Phạm vi tiêu chuẩn, xem Bảng 2 | ||||||
| Chất liệu thân máy | S | thép không gỉ | |||||
| L | Hợp kim nhôm | ||||||
| T | tùy chỉnh | ||||||
| Vật liệu cánh quạt | S | ABS chống ăn mòn | |||||
| L | Hợp kim nhôm | ||||||
| T | tùy chỉnh | ||||||
| Trung bình | N | Không có cấu trúc đặc biệt | |||||
| MỘT | Dành riêng cho oxy | ||||||
| B | Dành riêng cho khí nén | ||||||
