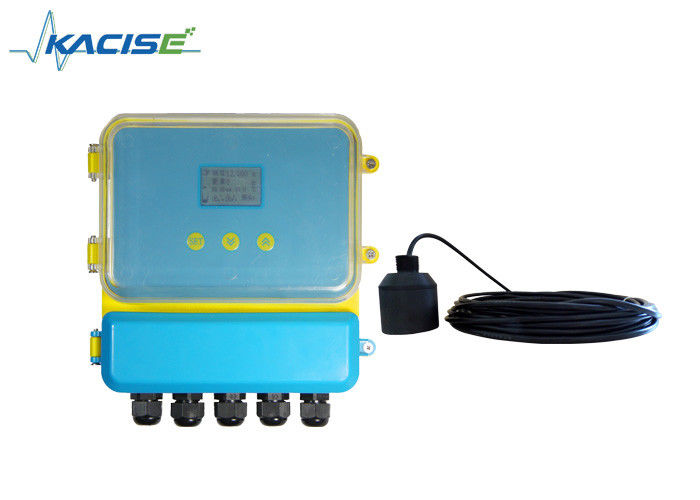

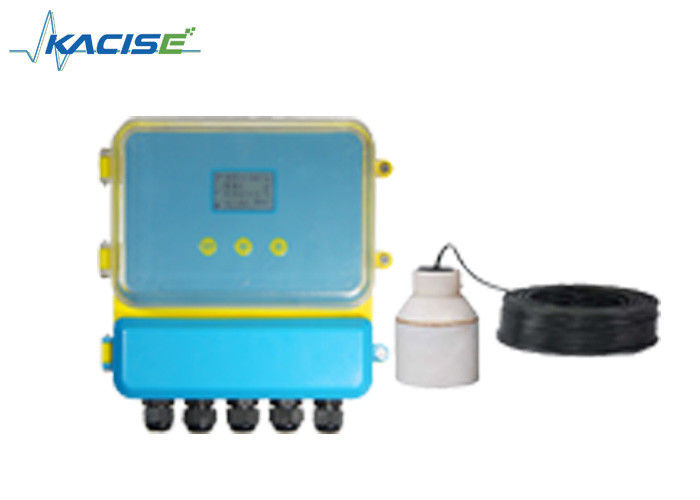

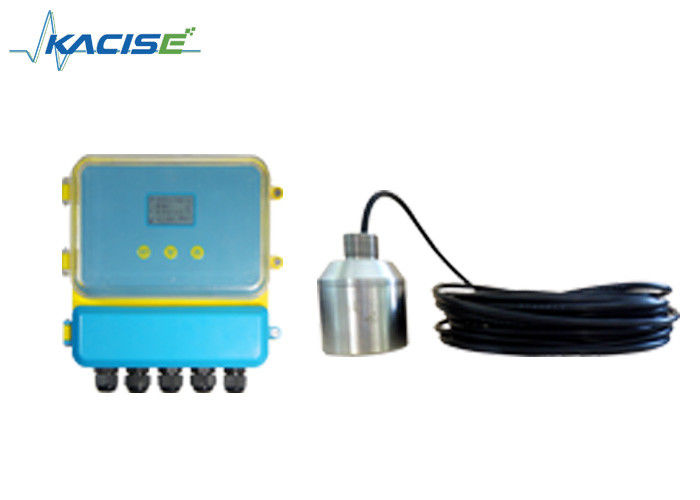

Máy dò mức bùn siêu âm có độ chính xác cao với đầu ra RS485 và phạm vi 5-70M để đo bùn

Máy đo mức bùn siêu âm, còn được gọi là thiết bị giao diện bùn siêu âm, được thiết kế cho công việc đáng tin cậy lâu dài trong lĩnh vực công nghiệp và đô thị.
Bằng cách phân tích lượng phát thải siêu âm và tiếng vang của chất rắn lơ lửng trong nước, nó có thể tính toán được chiều cao của bùn. Nó hoạt động khi cảm biến được ngâm trong nước từ 5-10 cm.
Máy đo mức bùn siêu âm thích hợp cho sông, hồ, hồ chứa, đường thủy, cảng, đo mặt cắt dưới nước biển sâu, đo địa hình dưới nước và điều hướng và phát hiện dưới nước, v.v.
Nó có thể hoạt động liên tục trong 24 giờ và thực hiện truyền dữ liệu theo thời gian thực.

Phương pháp cài đặt giống như đo chất lỏng. Nó có thể cài đặt trên mặt bích nối ống container được kết nối. Trục phải hướng tới đầu ra của thùng chứa hoặc vuông góc với bề mặt vật liệu, đầu dò có thể đi ra khỏi ống nối.

Máy đo chênh lệch mức siêu âm có menu tiếng Trung và tiếng Anh và thiết lập đơn giản, có thể đáp ứng các yêu cầu khác nhau của khách hàng. Thông thường, sau khi làm theo hướng dẫn cài đặt, sau đó đặt một số thông số, nó sẽ bắt đầu hoạt động.

1. Phím: Sản phẩm của chúng tôi có thể được gỡ lỗi thông qua ba phím trên bảng điều khiển. Sau đó, giá trị đo được hiển thị bằng đèn LED.

2. Sau khi bật sản phẩm của chúng tôi, nhấn phím SET trong hai giây và vào menu cấp độ đầu tiên.
3. Giá trị độ cao của đầu dò (Số 1) đầu vào vào “tham chiếu 0 1”, vị trí “tham chiếu 0 1” có thể được tìm thấy trong bảng cấu trúc trong menu. (độ cao của đầu dò là khoảng cách từ bề mặt phóng của đầu dò đến đáy).
4. Giá trị chiều cao của đầu dò (Số 2) đưa vào “tham chiếu 0 2”. Vị trí “tham chiếu số 0 2” có thể được tìm thấy trong ảnh cấu trúc của menu.
5. Đặt “4mA ”tương ứng với giá trị chênh lệch và "20mA tương ứng với giá trị chênh lệch.

• 4mA tương ứng với giá trị chênh lệch: đầu ra là 4mA, khi giá trị chênh lệch bằng giá trị cài đặt.
• 20mA tương ứng với giá trị chênh lệch: đầu ra là 20mA, khi giá trị chênh lệch bằng giá trị cài đặt.
• “Vì giá trị chênh lệch tương ứng và "20mA tương ứng với giá trị chênh lệch, vui lòng kiểm tra ảnh cấu trúc của menu.

Máy đo chênh lệch mức siêu âm (vật liệu, chất lỏng), được sử dụng để đo chênh lệch độ cao của mức hoặc mức vật liệu trong hai thùng chứa khác nhau.

Dây điện của máy đo chênh lệch mức siêu âm

Nối đất: Đầu nối đất đầu tiên của thiết bị phải được nối đất thực sự. Không dùng chung thiết bị đầu cuối mặt đất với các thiết bị khác. Đón Nhà ga thứ 4. Đầu dò:

• Màu đỏ: Đầu dò Trans_n n
• Màu xanh: Nhiệt độ n + cảm biến nhiệt độ +
• Màu đen: Dây đất GND
• đầu dò đơn: n=1, đầu dò đôi, n=1,2 Dòng điện:“current＋”kết nối mA n+; “hiện tại－”kết nối mA n-/GND
• đầu dò đơn: n=1, đầu dò đôi, n=1,2 Rơle: RLlnA và RLnB hiển thị mở; Hiển thị RLnA và RLnC đã đóng. Đầu dò đơn: n=1,2 đầu dò đôi, n=1,2,3,4
• Nguồn: nguồn AC kết nối L, N nguồn DC: 24V+ kết nối 24VDC+, GND kết nối 24VDC-

① Độ trễ 1 được sử dụng cho cảnh báo đầu dò 1, độ trễ 2 được sử dụng cho cảnh báo đầu dò 2. Độ trễ 3 và độ trễ 4 được sử dụng cho cảnh báo chênh lệch.
②
★ Đầu ra của mA1+ và mA- là dòng điện chênh lệch. Đầu ra mặc định của mA2+ và mA- là dòng điện đầu dò 2 hoặc chọn dòng điện đầu dò 1. (chọn từ “9 chế độ làm việc”-------“2 đầu ra của mA 2”)
★ Là chế độ chạy của mức vật liệu kép, đầu ra của mA 1+ và mA－là dòng điện đầu dò 1. Đầu ra của mA2+ và mA－ là dòng điện của đầu dò 2.
