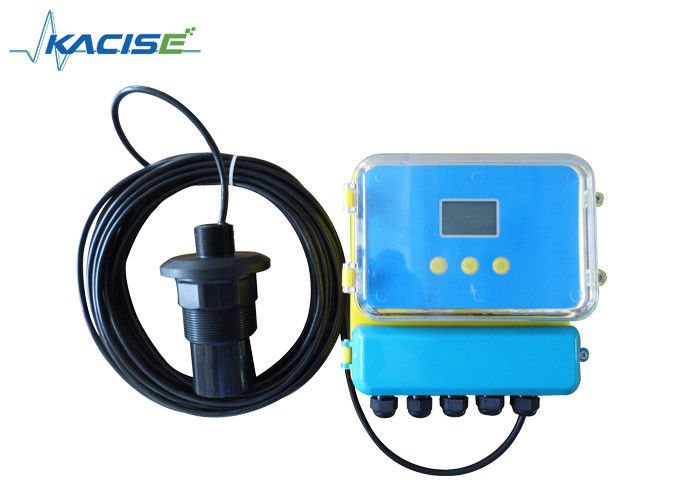

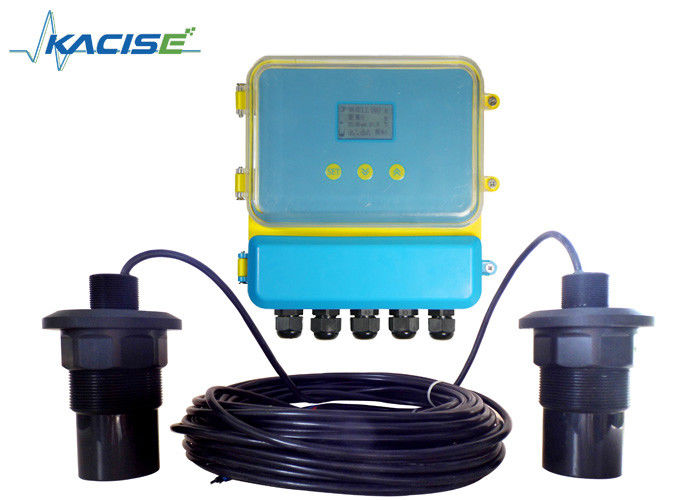

RS485 Output Split Type Ultrasonic Level Difference Meter với phạm vi 5-30M và độ chính xác 0,5%-1%

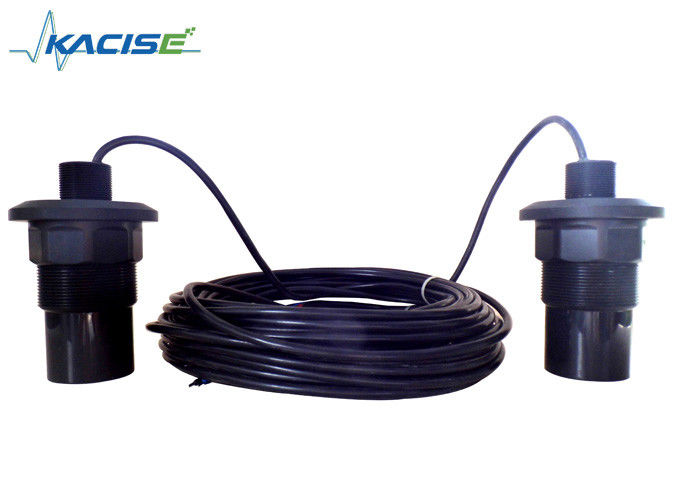

Máy đo chênh lệch mức siêu âm loại chia bao gồm hai đầu dò. Thường được lắp đặt ở phía trước và phía sau lưới dày và mỏng để đo sự khác biệt trước và sau lưới. Khi chênh lệch đạt đến giá trị cài đặt, máy nghiền sẽ bắt đầu chạy để làm sạch bùn và sẽ dừng khi chênh lệch thấp hơn giá trị cài đặt..

Cấu trúc sản phẩm

Phương pháp cài đặt giống như đo chất lỏng. Nó có thể cài đặt trên mặt bích nối ống container được kết nối. Trục phải hướng tới đầu ra của thùng chứa hoặc vuông góc với bề mặt vật liệu, đầu dò có thể đi ra khỏi ống nối.

Máy đo chênh lệch mức siêu âm có menu tiếng Trung và tiếng Anh và thiết lập đơn giản, có thể đáp ứng các yêu cầu khác nhau của khách hàng. Thông thường, sau khi làm theo hướng dẫn cài đặt, sau đó đặt một số thông số, nó sẽ bắt đầu hoạt động.

Thao tác đơn giản:

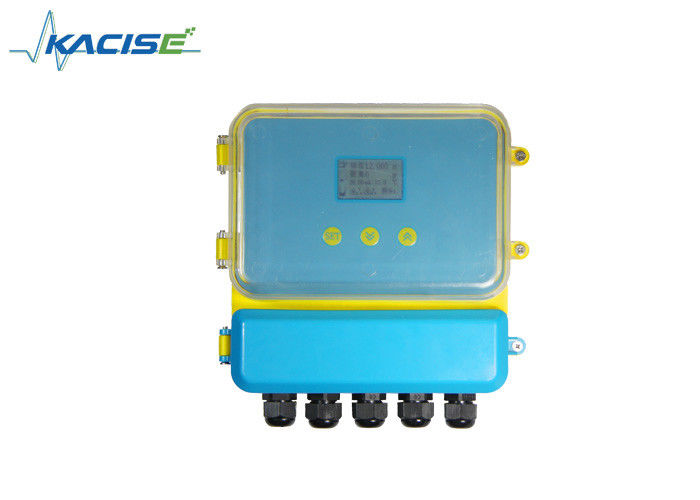

1. Chìa khóa: Sản phẩm của chúng tôi có thể được gỡ lỗi thông qua ba phím trên bảng điều khiển. Sau đó, giá trị đo được hiển thị bằng đèn LED.



2. Sau khi bật sản phẩm của chúng tôi, nhấn phím SET trong hai giây và vào menu cấp độ đầu tiên.
3. Giá trị độ cao của đầu dò (Số 1) đầu vào vào “tham chiếu số 0 1”, vị trí “tham chiếu số 0 1” có thể được tìm thấy trong bảng cấu trúc trong menu. (độ cao của đầu dò là khoảng cách từ bề mặt phóng của đầu dò đến đáy).
4. Giá trị chiều cao của đầu dò (Số 2) đưa vào “tham chiếu 0 2”. Vị trí “tham chiếu số 0 2” có thể được tìm thấy trong ảnh cấu trúc của menu.
5. Đặt “4mA” tương ứng với giá trị chênh lệch và "20mA tương ứng với giá trị chênh lệch.
6. 4mA tương ứng với giá trị chênh lệch: đầu ra là 4mA, khi giá trị chênh lệch bằng giá trị cài đặt.
7. 20mA tương ứng với giá trị chênh lệch: đầu ra là 20mA, khi giá trị chênh lệch bằng giá trị cài đặt.
8. “Vì giá trị chênh lệch tương ứng và "20mA tương ứng với giá trị chênh lệch, vui lòng kiểm tra ảnh cấu trúc của menu.

Máy đo chênh lệch mức siêu âm (vật liệu, chất lỏng), được sử dụng để đo chênh lệch độ cao của mức hoặc mức vật liệu trong hai thùng chứa khác nhau.

Dây điện của máy đo chênh lệch mức siêu âm

Thiết bị đầu cuối của máy đo chênh lệch mức siêu âm

Nối đất: Đầu nối đất đầu tiên của thiết bị phải được nối đất thực sự. Không dùng chung thiết bị đầu cuối mặt đất với các thiết bị khác. Đón Nhà ga thứ 4. Đầu dò:Đỏ: Đầu dò Trans_n n Xanh lam: Nhiệt độ n + cảm biến nhiệt độ + Đen: Đầu dò đơn dây nối đất GND: n=1, đầu dò kép, n=1,2 Dòng điện:“current＋”kết nối mA n+; “dòng điện－”kết nối mA n-/GND đầu dò đơn: n=1, đầu dò kép, n=1,2 Rơle: RLlnA và RLnB hiển thị mở; Hiển thị RLnA và RLnC đã đóng. Đầu dò đơn: n=1,2 đầu dò đôi, n=1,2,3,4 Nguồn: nguồn AC kết nối L, N nguồn DC: 24V+ kết nối 24VDC+, GND kết nối 24VDC-

Ghi chú:

• ① Độ trễ 1 được sử dụng cho cảnh báo đầu dò 1, độ trễ 2 được sử dụng cho cảnh báo đầu dò 2. Độ trễ 3 và độ trễ 4 được sử dụng cho cảnh báo chênh lệch.
• ② ★ Đầu ra của mA1+ và mA- là dòng điện chênh lệch. Đầu ra mặc định của mA2+ và mA- là dòng điện đầu dò 2 hoặc chọn dòng điện đầu dò 1.(chọn từ “9 chế độ làm việc”-------“2 đầu ra của mA 2”) ★ Là chế độ chạy của mức vật liệu kép, đầu ra của mA 1+ và mA－là dòng điện đầu dò 1. Đầu ra của mA2+ và mA－ là dòng điện của đầu dò 2.

Phiếu bảo hành máy đo mức siêu âm và máy đo chênh lệch mức siêu âm

Hướng dẫn sử dụng thẻ bảo hành máy đo mức siêu âm

1. Vui lòng xuất trình thẻ bảo hành khi người dùng cần bảo trì. Trong thời gian bảo hành, những hư hỏng do sử dụng bình thường có thể được bảo trì miễn phí theo phiếu bảo hành.
2. Thời hạn bảo hành: thời gian bảo hành sản phẩm được tính từ ngày nghiệm thu trong vòng 12 tháng.

Tình huống sau đây không có bảo hành miễn phí:

1. Sản phẩm hoặc các thành phần khác ngoài thời gian bảo hành.
2. Do môi trường sử dụng không đáp ứng được yêu cầu sản phẩm nên phần cứng không hoạt động được.
3. Do môi trường nguồn điện kém hoặc có vật lạ lọt vào thiết bị dẫn đến hỏng hóc hoặc hư hỏng.
4. Do không tuân theo hướng dẫn vận hành và những cân nhắc, dẫn đến thất bại.
5. Do các yếu tố bất khả kháng như sét, nước, lửa và các yếu tố tự nhiên khác dẫn đến hư hỏng.
6. Do sửa chữa trái phép, sửa đổi trái phép, lạm dụng dẫn đến thất bại.

1. Quý khách vui lòng giữ cẩn thận phiếu bảo hành hướng dẫn này, nếu bị thất lạc mà không được thanh toán.

Thẩm quyền giải thích thẻ bảo hành này thuộc về công ty chúng tôi, chúng tôi có quyền sửa đổi nội dung của thẻ này mà không cần thông báo trước.
